Замена материнской платы Garmin fenix 6X Sapphire
Garmin fenix 6X Sapphire — это фитнес-часы, идентифицируемые Garmin под номерами деталей 010-02157-10, 010-02158-10 и 010-02159-10 в зависимости от размера корпуса. Материнская плата соединяет компоненты для их работы. Материнская плата расположена над батареей, поэтому для доступа к батарее потребуется снять материнскую плату. Джимми не обязателен, но может быть полезен. Признаками необходимости замены материнской платы являются: часы не включаются с новой батареей, экран не отображает изображение с новым модулем, или при осмотре обнаружены явные повреждения платы. При снятии материнской платы будьте осторожны, чтобы не повредить её, не оторвать разъёмы и не вызвать статическое разряжение.
Шаг 1
Разместите часы экраном вверх.

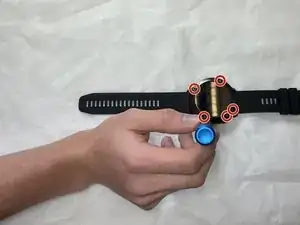

Снимите пять чёрных винтов 6 мм по периметру циферблата, используя отвёртку T5 Torx.
Шаг 2

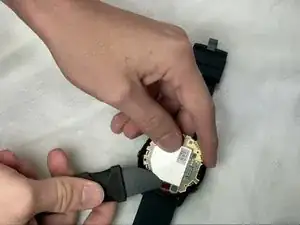

Осторожно приподнимите циферблат — он прикреплён к материнской плате ленточным разъёмом.

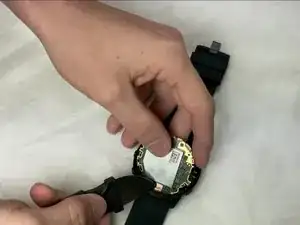

Отсоедините чёрный разъём от материнской платы.
Если трудно поддеть пальцами, можно использовать лопатку.
Не тяните за ленту, она может порваться.

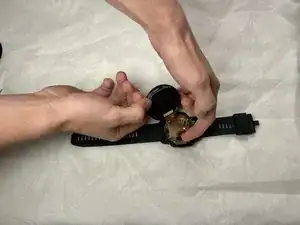

После отсоединения ленты снимите циферблат.
Шаг 3

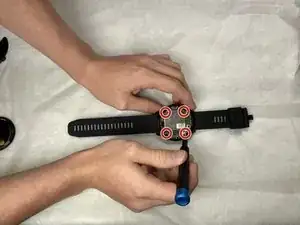

Снимите четыре серебристых винта 5 мм на внешней части материнской платы, используя отвёртку T5 Torx.

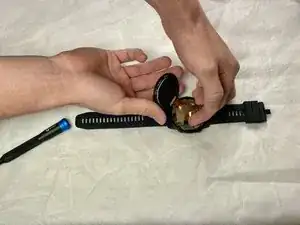

Осторожно вытяните материнскую плату — с другой стороны она соединена ещё одним ленточным разъёмом.
Шаг 4
Разблокируйте ZIF-разъём и извлеките ленточный разъём с обратной стороны материнской платы.
Если трудно поддеть пальцами, можно использовать джимми.
Будьте осторожны, не тяните за ленту, она может порваться.
Снимите материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
