Замена материнской платы Garmin Fenix 3 HR

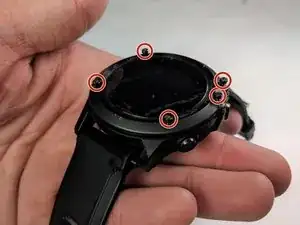

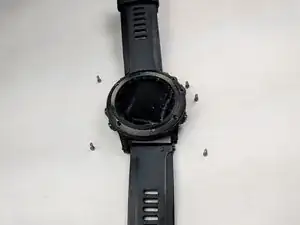

Удалите пять винтов по 7 мм с помощью шестигранной отвертки H1.3.

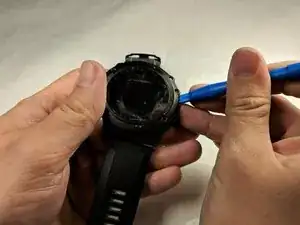

Используйте пластиковую открывалку, чтобы снять переднюю крышку устройства и получить доступ к внутренним компонентам.

В верхней части передней крышки есть один металлический элемент, который свободен. Это антенна GPS, которую нужно также снять.

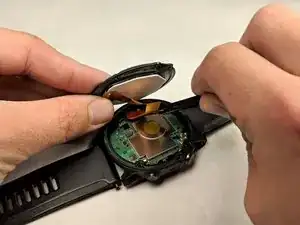

Будьте осторожны с шлейфом, соединяющим материнскую плату с дисплеем.

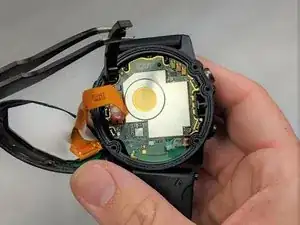

Отключите этот шлейф от материнской платы с помощью пинцета.

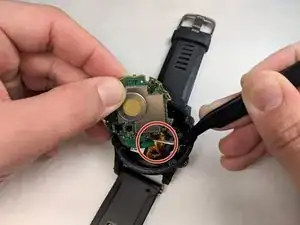

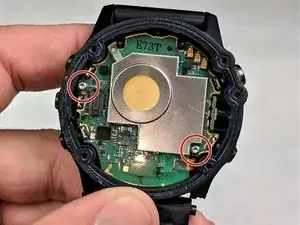

С помощью отвертки T5 удалите два винта по 5 мм.

Материнская плата должна двигаться свободно.

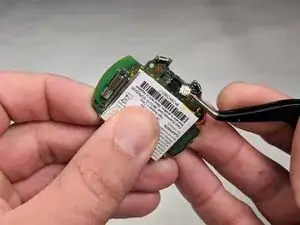

Другой шлейф прикреплен к нижней стороне материнской платы. Отключите этот шлейф.

Отключите провода, соединяющие аккумулятор с материнской платой.

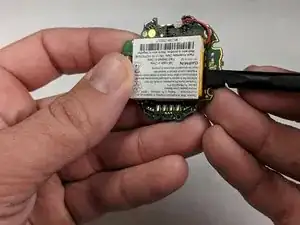

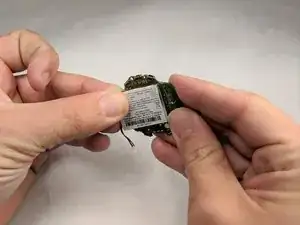

Аккумулятор приклеен к материнской плате и его нужно приподнять с помощью нейлоновой лопатки.

Теперь прикрепите аккумулятор к новой материнской плате и соберите устройство обратно.
