Замена аккумулятора Garmin Fenix 5x

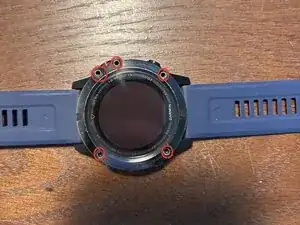

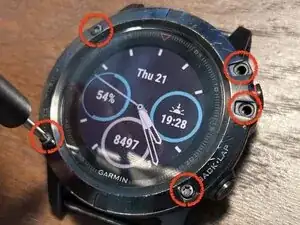

Удалите пять винтов, окружающих дисплей, используя бит Torx T7.

Обратите внимание на затяжку винтов, чтобы при финальной сборке восстановить тот же момент затяжки.

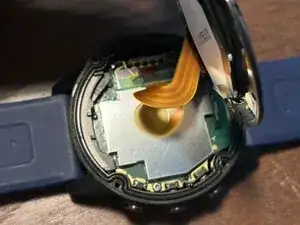

Аккуратно приподнимите дисплей.

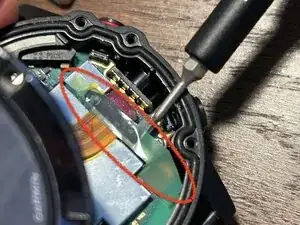

Снимите зелёную наклейку, закрывающую два нажимных разъёма.

Сохраните её для дальнейшего использования; возможно, Вы сможете вернуть её в конце. Если нет — ничего страшного.

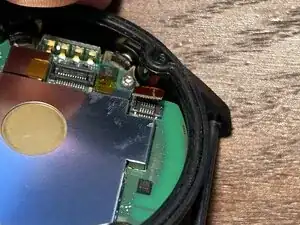

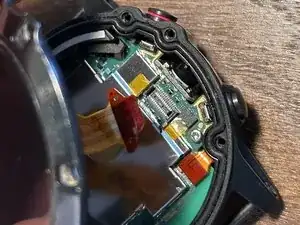

Отсоедините защёлкивающийся разъём шлейфа дисплея.

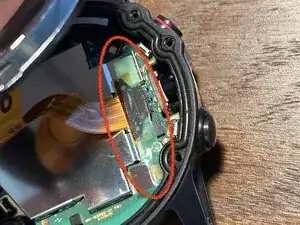

Снимите верхний проводящий элемент. Обратите внимание на его ориентацию — это будет важно позже.

Отсоедините защёлкивающийся разъём шлейфа датчика.

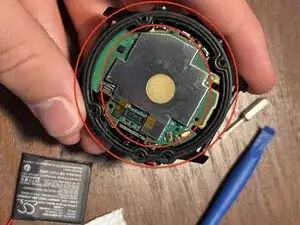

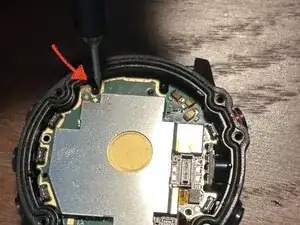

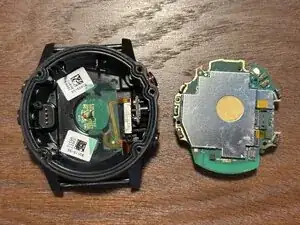

Используйте бит Torx T5, чтобы вынуть винты основной платы. Затем аккуратно подденьте основную плату.

Рекомендую поддевать так, как показано на изображении; это проще всего и наименее рискованно для повреждений.

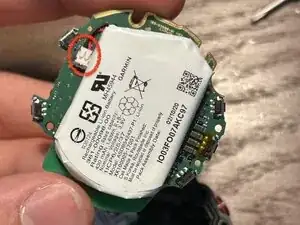

Осторожно отсоедините разъём аккумулятора, поднимая его вверх, а не выдергивая.

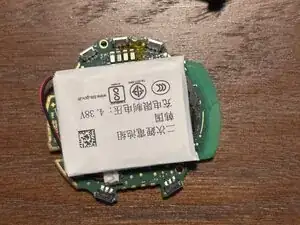

Снимите аккумулятор с основной платы, аккуратно поддев и используя изопропиловый спирт для растворения клея.

Этот шаг может быть очень сложным; небольшое и очень аккуратное нагревание может помочь, но будьте осторожны, чтобы не проколоть и не повредить элемент питания.

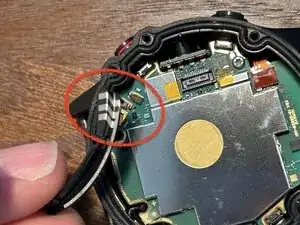

Подключите новый аккумулятор. Провода аккумулятора могут быть длиннее оригинальных, поэтому расположите аккумулятор так, чтобы провода не мешали монтажным отверстиям основной платы.

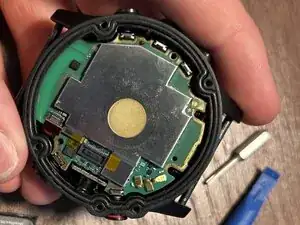

Вставьте основную плату обратно. Если заменённый аккумулятор имеет другой размер или форму, возможно, придётся несколько раз изменить его положение, прежде чем плата встанет на место.

Верните оба винта и делайте это аккуратно, чтобы не защемить провода аккумулятора.

Подключите оба шлейфа и верните небольшой проводящий элемент на верхнюю сторону, обеспечив правильное выравнивание с контактами на основной плате.

(необязательно) Если Вы можете вернуть маленькую зелёную наклейку, закрывающую нажимные разъёмы шлейфов, сделайте это сейчас.

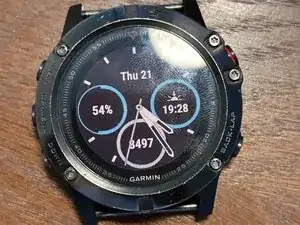

Затем, при желании, можно включить часы, чтобы проверить работоспособность перед окончательной сборкой.

Убедитесь, что уплотнительное кольцо чистое и правильно расположено в своей канавке. Именно оно обеспечивает водонепроницаемость, поэтому при использовании часов в воде это критически важно.

Если во время ремонта в канавку или вокруг кольца попала пыль или мусор, аккуратно очистите спиртом вокруг кольца и уплотняемой поверхности на нижней стороне дисплея.

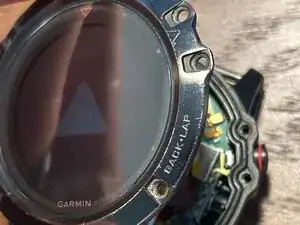

Вкрутите винты на лицевой части часов.

Сначала слегка затяните все винты, затем полностью затягивайте попарно противоположные винты, чтобы обеспечить правильное и равномерное уплотнение.

Не перетягивайте винты; постарайтесь восстановить тот же момент затяжки, который Вы заметили в начале ремонта. Проверьте по кромке места соединения деталей; в идеале должен быть лишь едва заметный зазор.

Проверьте зарядку часов, передачу данных и другие функции. Для большинства литий‑ионных аккумуляторов рекомендуется выполнить один полный цикл зарядки и разрядки перед обычным использованием.
