Замена материнской платы Garmin Fenix 3
Даже самая надёжная электроника со временем выходит из строя, особенно устройства, используемые в суровых условиях. В этом руководстве показано, как заменить материнскую плату Вашего Garmin Fenix 3, если электронные компоненты дают сбой. Вам потребуются отвёртка Torx T6, отвёртка Torx T5 и лопатка.
Шаг 1

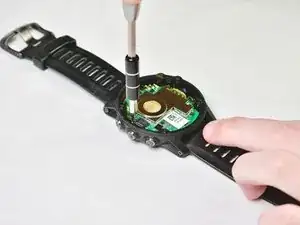

С помощью отвертки T6 отвинтите пять винтов 1,7 мм с лицевой части часов.
Шаг 2
Осторожно приподнимите лицевую часть от основания часов.
Не дергайте лицевую часть резко. Между лицевой частью и материнской платой подключён ленточный гибкий разъём, и резкое движение может повредить плату или ленточный кабель.
Шаг 3
Используйте лопатку, чтобы поднять и освободить защёлкивающийся разъём ленточного кабеля экрана от материнской платы.
Шаг 4
Отложите лицевую часть часов в сторону.
Шаг 5
Найдите антенну, которая расположена на материнской плате.
Шаг 6
Осторожно снимите антенну и отложите её в сторону.
Шаг 7

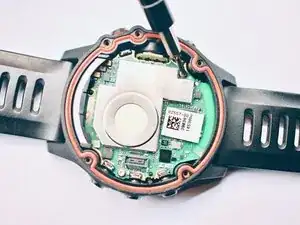

Найдите два серебристых винта 1,4 мм под T5 и аккуратно отвинтите их.
Чтобы не потерять винты после отвинчивания, используйте пинцет для их извлечения.
Шаг 8
Поднимите часы и переверните их одной рукой. Материнская плата должна легко выпадать.
При повторной установке материнской платы вставляйте её скользящим движением, а не нажимая. Материнская плата должна заходить под выступ у основания корпуса часов.
Шаг 9
С помощью лопатки отделите материнскую плату от аккумулятора, они скреплены слабым клеевым слоем.
Шаг 10

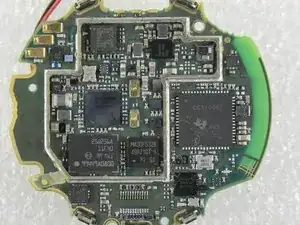

Материнская плата без металлической крышки
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
