Замена аккумулятора Garmin fenix 6X Sapphire
Garmin fenix 6X Sapphire — это фитнес-часы, которые Garmin идентифицирует под номерами деталей 010-02157-10, 010-02158-10 и 010-02159-10 в зависимости от размера корпуса. Аккумулятор обеспечивает питание часов. Если вы определили, что аккумулятор вышел из строя, это руководство подскажет, как его заменить.
Сначала вам нужно будет снять материнскую плату, чтобы получить доступ к аккумулятору. Для отключения аккумулятора вам понадобятся ножницы, а для повторного подключения — паяльник. Обязательно определите, какие провода подключаются к каким клеммам часов, прежде чем их удалять. Будьте крайне осторожны при пайке, чтобы не капнуть припоем на другие части часов. Также соблюдайте особую осторожность, чтобы не порвать шлейф внизу при извлечении аккумулятора. При снятии аккумулятора следите, чтобы не повредить его.
Шаг 1
Разверните часы так, чтобы экран был обращён вверх.
Снимите пять чёрных винтов длиной 6 мм по периметру лицевой части часов, используя отвертку Torx T5.
Шаг 2
Осторожно приподнимите лицевую часть часов — она прикреплена к материнской плате с помощью шлейфа.
Отсоедините чёрный разъём от материнской платы.
Если сложно поддеть деталь пальцами, можно использовать лопатку.
Не тяните за шлейф, он может порваться.
После отключения шлейфа снимите лицевую часть часов.
Шаг 3
Снимите четыре серебристых винта длиной 5 мм на внешней части материнской платы, используя отвертку Torx T5.
Осторожно извлеките материнскую плату, так как с другой стороны она соединена ещё одним шлейфом.
Шаг 4
Разблокируйте ZIF-разъём и снимите шлейф с задней стороны материнской платы.
Если трудно поддеть деталь пальцами, можно использовать джимми.
Осторожно: не тяните за шлейф, он может порваться.
Снимите материнскую плату.
Шаг 5

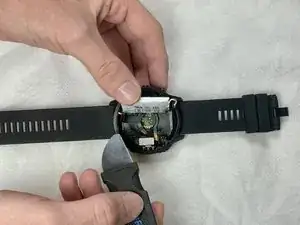

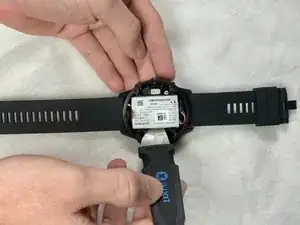

Чтобы вынуть аккумулятор, нужно поддеть его лопаткой, отрывая от клея, удерживающего его внизу корпуса часов.
Будьте чрезвычайно осторожны при поддевании аккумулятора — под ним находится очень хрупкий шлейф.
Когда аккумулятор оторвётся от клея, медленно вытяните его из часов, учитывая, что он подключён к выводам проводами.
Шаг 6

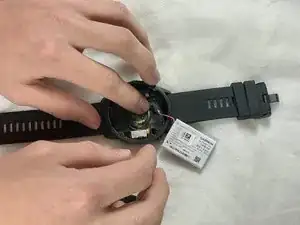

У аккумулятора несколько проводов, припаянных к выводам часов. Вам нужно отрезать провода ножницами, чтобы можно было подключить новый аккумулятор.
После того как провода отрезаны, снимите аккумулятор.
Провода нового аккумулятора должны быть припаяны к выводам часов.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
