Замена экрана Garmin Forerunner 25

Экран — важный компонент цифровых умных часов. При наличии подходящих инструментов замена экрана может быть выполнена быстро и качественно.

Шаг 1

Выключите часы перед разборкой.

Положите часы экраном вниз на твёрдую поверхность.

Открутите четыре винта длиной 7,0 мм, расположенные в каждом углу, используя отвертку T5.

Подденьте старую батарею пластиковой лопаткой и извлеките её.

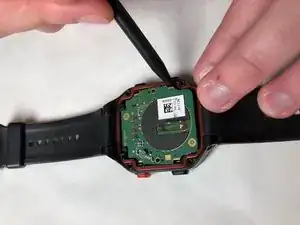

Открутите два винта T4 длиной 6 мм, расположенные по обеим сторонам материнской платы.

Поднимите материнскую плату пластиковой лопаткой.

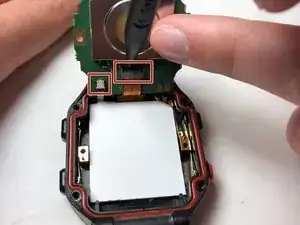

Шлейфы всё ещё прикреплены снизу — будьте осторожны при подъёме материнской платы.

Переведите ZIF-разъёмы с помощью пластиковой лопатки.

Снимите материнскую плату.

Уберите золотистую деталь в углу с помощью заострённой стороны лопатки.

Любая лопатка с заострённым концом подойдёт для удаления этой детали.

Подденьте экран пластиковой приспособой для открытия.

Любой пластиковый инструмент с плоским краем подойдёт для снятия экрана.

Снимите экран.

Для сборки устройства повторите эти инструкции в обратном порядке.
