Замена корпуса Garmin Fenix 2

Возьмите часы Garmin и переверните их, чтобы хорошо видеть четыре винта, соединяющих ремешки с корпусом.

Используйте отвёртку Torx T9, чтобы удалить четыре винта калибра 0,8 мм. После удаления винтов ремешки должны выпасть из корпуса.

Используйте отвёртку Torx T9, чтобы удалить ещё четыре винта калибра 0,8 мм и отделить части корпуса друг от друга.

Воспользуйтесь лопаткой, чтобы отсоединить шлейф питания от основной платы. После отключения шлейфа отделите нижнюю часть корпуса, в которой находится аккумулятор.

Снова воспользуйтесь лопаткой и вставьте её между аккумулятором и корпусом; подденьте до начала отделения аккумулятора от клеевого крепления. После извлечения аккумулятора его можно заменить.

Несмотря на то, что на изображении используется металлическая лопатка, обязательно применяйте пластиковое приспособление для вскрытия или нейлоновую лопатку, чтобы поддеть аккумулятор. Металлическая лопатка имеет намного большую вероятность повредить аккумулятор и поэтому использовать её не следует.

Воспользуйтесь лопаткой, чтобы отсоединить шлейф питания от основной платы.

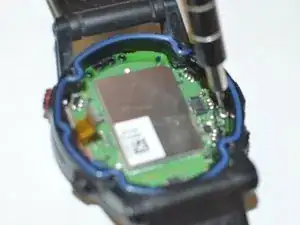

Используйте отвёртку Torx T9, чтобы удалить один винт калибра 0,8 мм, который крепит основную плату к корпусу часов.

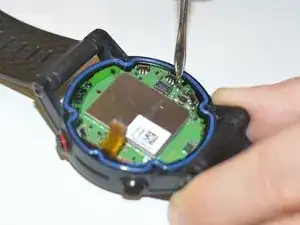

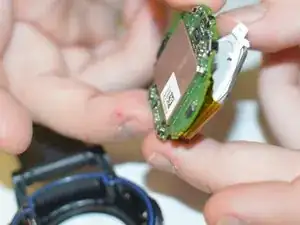

Используйте лопатку, чтобы поддеть материнскую плату и извлечь её из корпуса.

После извлечения просто отделите цифровизатор от основной платы.

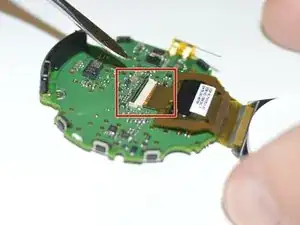

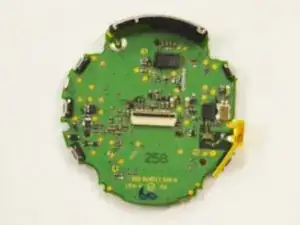

В заключение используйте лопатку, чтобы открыть разъём шлейфа данных на материнской плате. После снятия шлейфа плата будет свободна и её можно заменить.

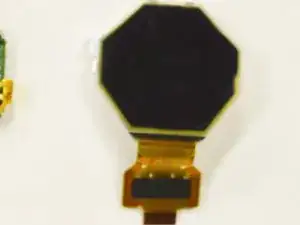

Экран также готов к замене.

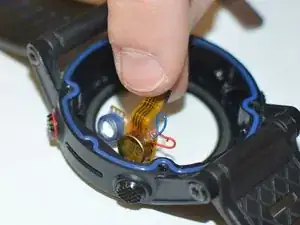

Воспользуйтесь лопаткой, чтобы поддеть звуковую плату и извлечь её из корпуса.

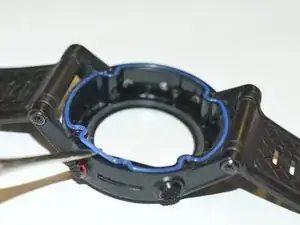

Извлеките уплотнительное кольцо из корпуса.

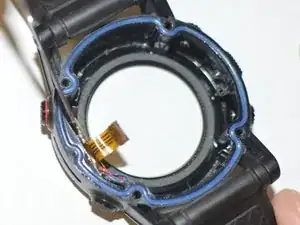

После извлечения всех компонентов корпус с кнопками готов к ремонту или замене.
