Замена GPS-модуля в Nike SportWatch
Если GPS-модуль Ваших Nike SportWatch перестал ловить сигнал, возможно, потребуется его замена. В этом руководстве показано, как открыть часы и извлечь основную плату. Между GPS и основной платой проходит провод, поэтому после замены может потребоваться припойка провода обратно к основной плате.
Если у Вас нет опыта пайки, обратитесь к нашему руководству Как паять и выпаивать соединения. Обязательно выключите часы перед началом ремонта.
Перед началом убедитесь, что рабочая зона защищена от статического электричества для защиты внутренних компонентов, и проверьте, что часы полностью выключены.
Шаг 1

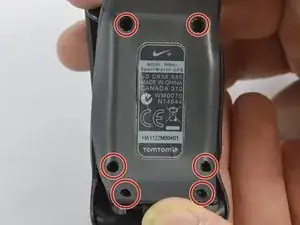

С помощью отвертки Phillips размера #000 отверните шесть винтов длиной 5 мм на задней панели устройства.
Шаг 2

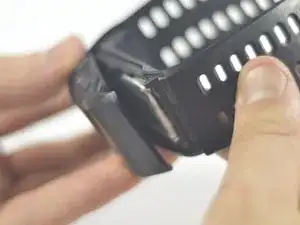

Аккуратно разъедините ремешок часов и переднюю панель с экраном.
Шаг 3

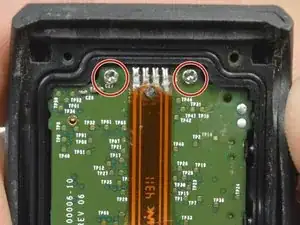

С помощью отвертки Phillips размера #000 отверните два винта длиной 2,5 мм на основной плате.
Шаг 4

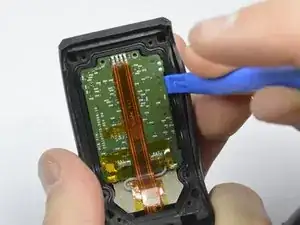

Осторожно используйте синюю пластиковую лопатку, чтобы поддеть основную плату и извлечь её из передней панели.
Обращайтесь с ленточным кабелем с крайней осторожностью. Не перекручивайте и не тяните его, он хрупкий и не подлежит замене, если будет повреждён.
Шаг 5

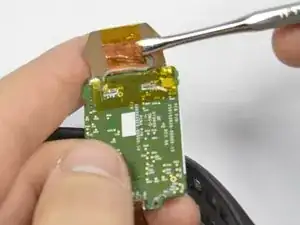

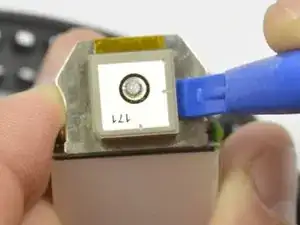

С помощью лопатки удалите оранжевую ленту, которая закрывает провод GPS.
Шаг 6

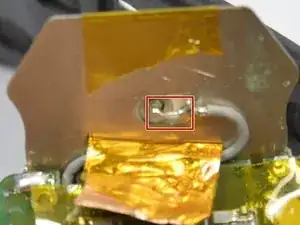

С помощью паяльника разомкните провод, соединяющий GPS с основной платой, у разъёма.
При выпайке провода GPS установите паяльник на средний уровень температуры (примерно 350°C/662°F). Чтобы избежать повреждений, не держите паяльник в контакте с платой длительное время. Подробные инструкции см. в руководстве iFixit по пайке.
Шаг 7
Для сборки выполните шаги в обратном порядке. Убедитесь, что все соединения надёжны, винты затянуты равномерно, и ленточные кабели не зажаты. По завершении включите часы и проверьте работу GPS на открытой местности.
Шаг 8
После сборки включите часы и выполните тест GPS на открытом пространстве. Дождитесь, пока часы поймают сигнал, чтобы подтвердить успешную замену.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
