Замена многофункциональной кнопки Motorola Moto 360 3-го поколения
Если многофункциональная кнопка ваших умных часов Motorola Moto 360 3-го поколения не реагирует, вы можете воспользоваться этим руководством для её замены. Проверьте наличие скоплений пыли перед началом ремонта. Также убедитесь, что часы полностью выключены и отключены от любого внешнего источника питания.
Шаг 1
Используйте отвертку Torx T4, чтобы выкрутить четыре винта длиной 4,2 мм, крепящие нижнюю крышку.
Осторожно подденьте крышку лопаткой, если она не выходит после удаления винтов.
Не снимайте нижнюю крышку полностью пока; это может повредить кабели, подключённые к нижней крышке.
Шаг 2
Приподнимите крышку, не натягивая подключённый шлейф.
Отключите шлейф от платы с помощью лопатки.
Шаг 3
Отключите правый (маленькая чёрная головка) и нижнеправый (широкая оранжевая головка) шлейфы.
Нет необходимости отключать левый или нижнелевый шлейфы.
Шаг 4

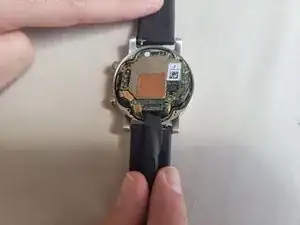

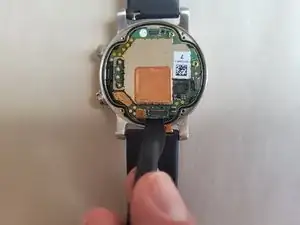

Осторожно снимите материнскую плату с помощью лопатки.
Лучшее место для поддёма — внизу материнской платы, прямо под одним из шлейфов, которые были только что отключены.
Шаг 5

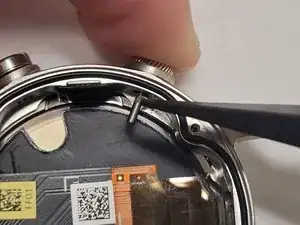

Нажимая на многофункциональную кнопку внутрь, с помощью пинцета снимите фиксирующую скобу C, удерживающую кнопку на месте.

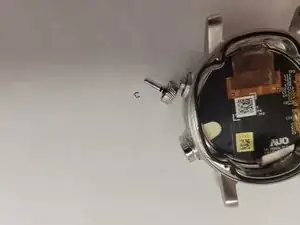

Скоба C очень маленькая, будьте внимательны, чтобы не потерять её.

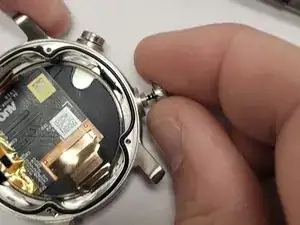

Снимите многофункциональную кнопку.
Шаг 6
Вставьте новую многофункциональную кнопку на место старой.
Установите скобу C обратно вокруг многофункциональной кнопки, удерживая её при этом в нажатом положении.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
