Замена экрана дисплея TomTom Runner

Сначала поднимите нижнюю часть ремешка, чтобы начать снятие браслета с кнопочной области часов.

Продолжайте поднимать ремешок, пока экран часов не освободится из него.

Возможно, потребуется приложить небольшое усилие вниз к поверхности экрана.

Продолжайте тянуть ремешок вверх, пока он полностью не снимется с часов.

Возьмите часы после того, как они будут отделены от браслета.

Переверните часы и удалите четыре винта Torx с головкой 3,0 мм с помощью отвёртки T4.

Снимите два винта Torx 3,0 мм с передней части. Используйте отвёртку Torx T4 для удаления винтов.

Концы двух винтов Torx 3,0 мм окрашены в синий цвет. Вокруг этих винтов находятся фиксаторы, которые также необходимо удалить.

Выкрутите винты с передней части корпуса, после чего фиксаторы выпадут с задней стороны корпуса часов.

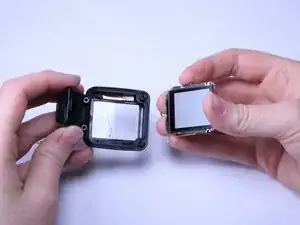

Аккуратно отделяйте заднюю панель от передней.

Не тяните слишком быстро или сильно. Есть красные и чёрные провода, подключённые к виброзвонку, которые нельзя рвать.

Аккуратно покачивайте небольшой чёрный блок виброзвонка, отводя его от задней панели пальцами или инструментом-лопаткой.

Будьте осторожны с красными и чёрными проводами. Не дайте им оборваться или отсоединиться.

Виброзвонок — это небольшой чёрный блок с металлической серебристой частью на конце. Этот блок приклеен, поэтому потребуется небольшое усилие, чтобы освободить его, и он будет липким.

Теперь поднимите небольшой медный квадрат с передней панели. Используйте загнутые металлические точные пинцеты, просуньте их под медный квадрат и аккуратно поднимите его.

Действуйте осторожно и медленно поднимайте медь, чтобы она не порвалась.

Используйте загнутые металлические точные пинцеты, чтобы удалить тонкую медную деталь с большого серебряного квадрата на переднем корпусе.

Действуйте осторожно и медленно, чтобы медь не порвалась.

Удалите два винта Torx 2,0 мм отвёрткой Torx T5.

Аккуратно выньте всю зелёную материнскую плату из переднего корпуса пальцами.

Если пальцами сделать сложно, воспользуйтесь чёрным инструментом-лопаткой.

Возьмите экран, подключённый к зелёной материнской плате.

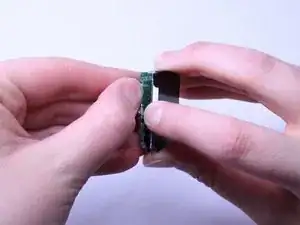

Используя острый конец чёрного инструмента-лопатки, аккуратно отогните материнскую плату от экрана.

Материнская плата и экран очень хрупкие, но плата должна легко отделиться.

После того как материнская плата частично отогнута, пальцами аккуратно выведите её из прозрачных пластиковых защёлок, удерживающих её на месте.

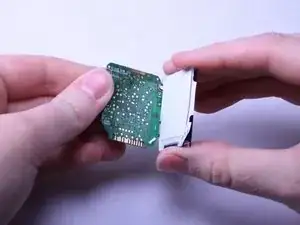

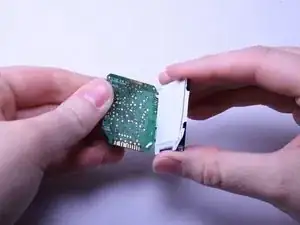

Продолжайте отделять материнскую плату от экрана, пока полностью не откроется белая задняя часть экрана.

После того как откроется белая задняя часть экрана, аккуратно переверните две соединённые детали — материнскую плату и экран.

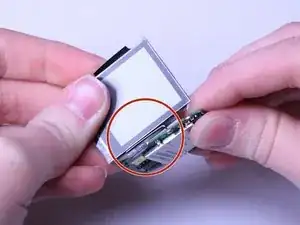

Найдите небольшой металлический элемент на материнской плате, охватывающий переднюю часть экрана.

Аккуратно просуньте экран в обратном направении под этот металлический элемент, чтобы освободить его.

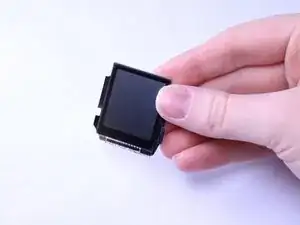

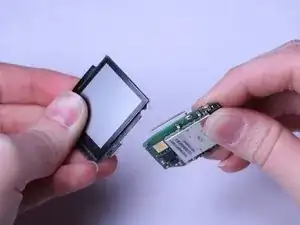

После того как экран будет отделён от переднего корпуса и материнской платы, он готов к замене.
