Замена компонента GPS в TomTom Runner

Сначала поднимите нижнюю часть ремешка, чтобы начать снятие браслета с кнопочной области часов.

Продолжайте поднимать ремешок, пока экран часов не освободится от браслета.

Возможно, потребуется небольшое нажатие вниз на поверхность экрана.

Продолжайте тянуть вверх за браслет, пока он полностью не снимется с часов.

Возьмите часы, как только они будут отделены от браслета.

Переверните часы и открутите четыре винта с головкой Torx размером 3,0 мм с помощью отвёртки T4.

Открутите два винта Torx размером 3,0 мм спереди. Используйте отвёртку с головкой T4.

Концы двух винтов Torx окрашены в синий цвет. Эти винты расположены в крепёжных втулках, которые также необходимо удалить.

Выкрутите винты с передней части корпуса часов, и крепёжные втулки выпадут сзади.

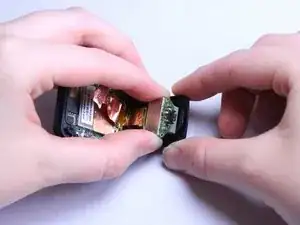

Осторожно отогните заднюю панель от передней.

Не тяните слишком быстро и сильно. К компоненту вибратора подключены красные и чёрные провода, которые нельзя повреждать.

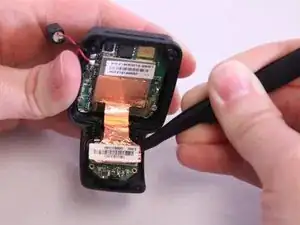

Осторожно покачивающими движениями пальцев или инструментом лопаткой отделите чёрный блок вибратора от задней панели.

Будьте осторожны с красными и чёрными проводами. Не допускайте их разрыва или отсоединения.

Вибратор — это небольшой чёрный блок с металлической серебристой частью на конце. Блок приклеен, поэтому для его отсоединения понадобится небольшое усилие, и он будет липким.

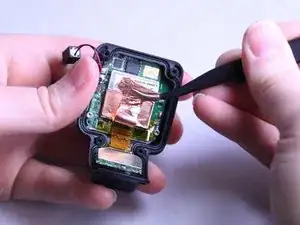

Теперь снимите небольшой медный квадрат с передней панели. Используйте пинцет, подведите его под края медной фольги и аккуратно приподнимите.

Действуйте плавно и медленно, чтобы не порвать медь.

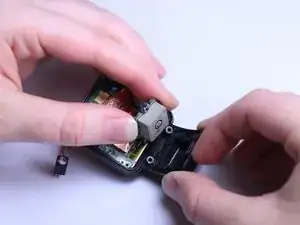

Аккуратно пальцами возьмите и приподнимите небольшой квадратный элемент, чтобы полностью извлечь блок GPS и кнопки из корпуса.

Отсоедините разъём ZIF от большой зелёной платы.

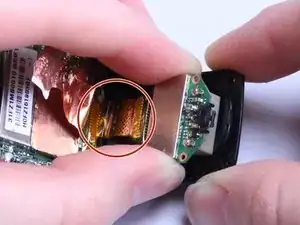

Разъём ZIF — это плоский оранжевый кабель, соединяющий маленькую зелёную плату с основной. Он должен отсоединяться в разъёме, расположенном на большой плате. При отключении может показаться, что деталь сломалась. Это нормально!

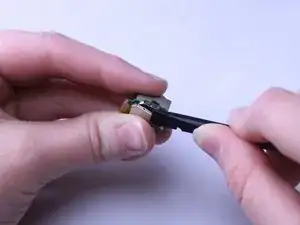

Возьмите отдельно блок GPS и кнопок и инструментом лопаткой снимите серебристую крышку с компонента GPS. Это позволит получить доступ к компоненту GPS.

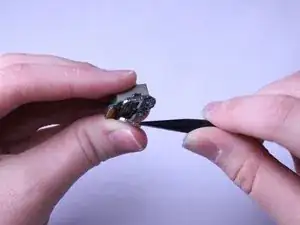

После снятия крышки и оголения компонента GPS Вы готовы к его замене.

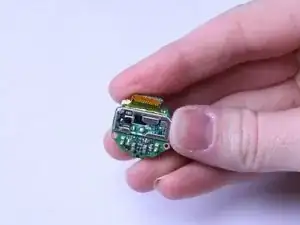

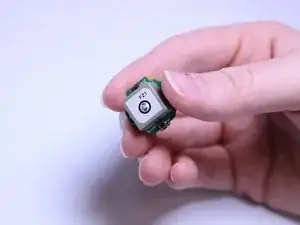

Компонент GPS — это весь квадратный серый блок с прикреплённой к нему зелёной платой.
