Замена материнской платы Nike+ Sportband

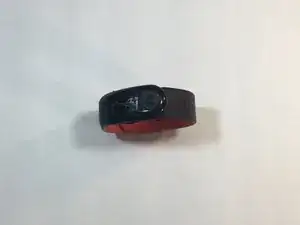

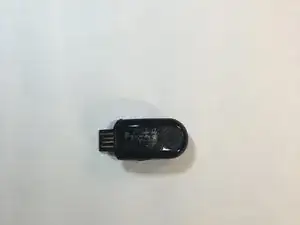

Начните с удаления Nike+ Sportband. Это даст вам доступ к пластиковому корпусу, чтобы начать разборку.

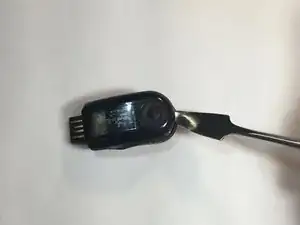

Завершите разборку вашего NikePlus Sportband, используя металлическую лопатку по короткому краю, чтобы подтолкнуть внешние части корпуса друг от друга.

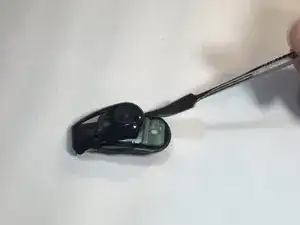

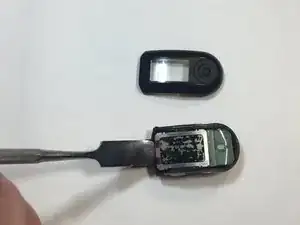

После того как крышка была удалена, используйте металлическую лопатку, чтобы извлечь корпус устройства из корпуса.

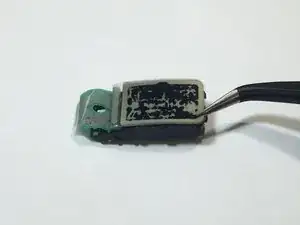

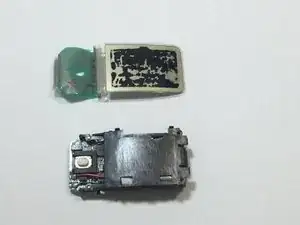

Используйте металлические пинцеты, чтобы отклеить экран от корпуса устройства.

Корпус экрана закреплён на корпусе устройства четырьмя зажимами, расположенными в каждом углу корпуса. Убедитесь, что вы не сгибаете их.

Переверните корпус устройства так, чтобы экран оказался внизу.

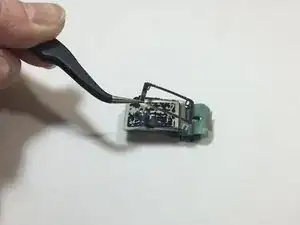

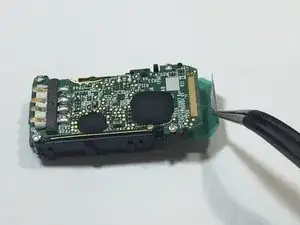

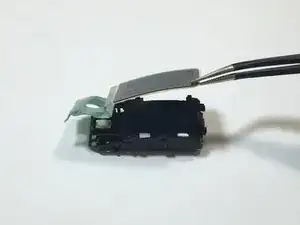

Шлейф дисплея припаян к материнской плате. Мы смогли поднять шлейф с помощью пары пинцетов.

Успешная повторная пайка этого шлейфа к материнской плате может оказаться затруднительной из-за очень мелких дорожек.

Переверните корпус устройства обратно так, чтобы экран снова был обращён вверх.

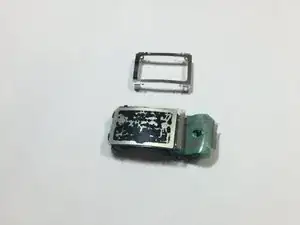

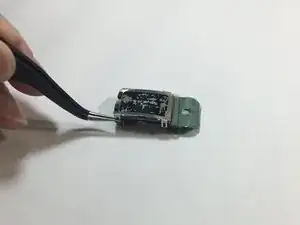

С помощью пинцетов аккуратно поднимите экран с корпуса устройства.

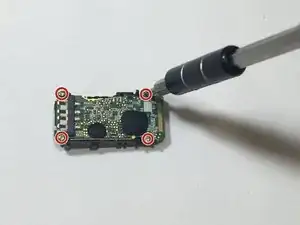

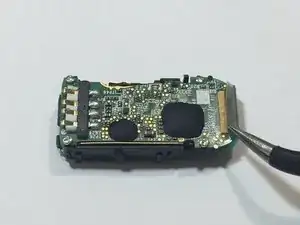

Удалите четыре выделенные винта с материнской платы с помощью отвертки Phillips.
