Замена USB‑разъёма Parrot Skycontroller 2
В этом руководстве будет произведена замена USB‑разъёма на Parrot Skycontroller 2P. Если у вас возникают проблемы с подключением телефона к устройству, причиной может быть USB‑разъём. Для выполнения этой процедуры потребуется выпаивание и припойка разъёма, поэтому ознакомьтесь с нашим руководством Как паять и выпаивать соединения для получения помощи по выполнению этих операций.
Перед началом убедитесь, что устройство полностью выключено и отключено от любого внешнего источника питания.
Шаг 1
Переверните контроллер вниз лицевой стороной.
Шаг 2
Удалите один винт 9 мм с помощью отвёртки с плоским шлицем #4.
Шаг 3
Вставьте пластиковый инструмент для отщёлкивания в верхнюю часть крышки и подденьте вверх, чтобы приподнять крышку батарейного отсека.
Снимите крышку, потянув вверх и наружу.
Шаг 4
Вытащите разъёмы, аккуратно нажав на защёлки и потянув разъём вверх.
Отключите батарею от пульта, нажав на белую защёлку и разъединяя разъёмы.
Шаг 5
Снимите батарею с держателей, потянув за концы батареи вверх.
Шаг 6
Удалите семь чёрных винтов 11 мм с помощью отвёртки Torx TR6.
Отодвиньте наклейку ногтем и удалите один винт 11 мм с помощью отвёртки Torx TR6.
За наклейкой в отсеке для батареи находится скрытый винт.
Шаг 7

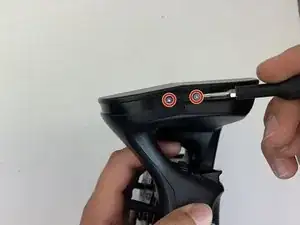

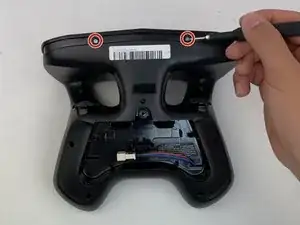

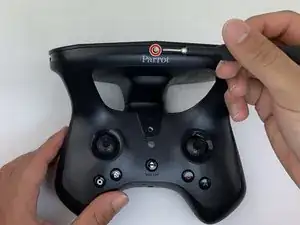

Удалите семь серебристых винтов 4 мм по периметру верхней панели с помощью отвёртки Torx TR6.
На противоположной стороне от третьей фотографии есть по винту с каждой стороны от USB‑разъёма.
Шаг 8

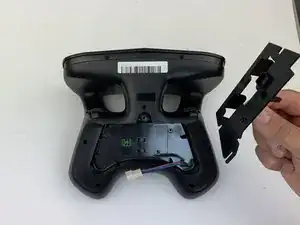

Снимите пластину отсека для батареи, потянув вверх и наружу.
Шаг 9

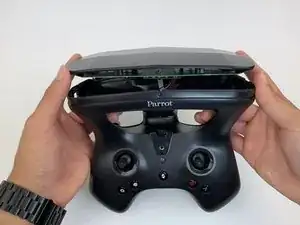

Снимите верхнюю панель, нажав на углы рукой.
Будьте осторожны, не тяните слишком сильно за кабель.
Шаг 10

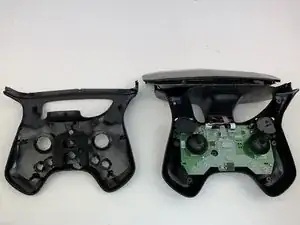

Снимите лицевую панель, потянув вверх и наружу.
Шаг 11

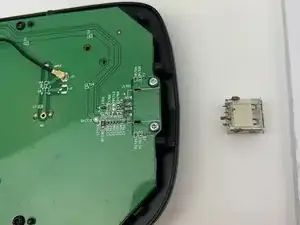

Разместите устройство так, чтобы верхняя панель была плоско на столе. У вас должен появиться доступ к USB‑разъёму.
Выпаяйте две контактные точки на задней части USB‑разъёма.
Выпаяйте четыре провода на задней части USB‑разъёма.
Удалите компонент с платы.
Чрезмерное нагревание может повредить разъём, поэтому не прикладывайте паяльник к компоненту слишком долго.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
