Замена камеры Protocol Dronium III AP

Убедитесь, что дрон выключен.

Нажмите и поднимите крышку отсека аккумулятора.

Для облегчения доступа можно использовать мягкий монтажный инструмент.

Изымите батарейный блок из корпуса дрона.

Отсоедините белые разъёмы между батарейным блоком и дроном.

Удалите восемь (8) винтов 5 мм, крепящих моторные рычаги к корпусу, используя отвертку JIS #00.

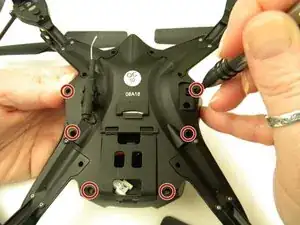

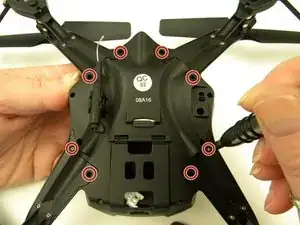

Удалите шесть (6) винтов 5 мм, крепящих крышку корпуса к корпусу дрона, используя отвертку JIS #00.

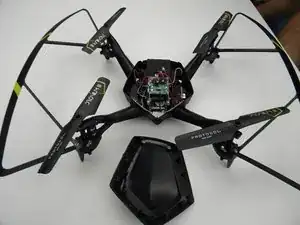

Снимите крышку корпуса.

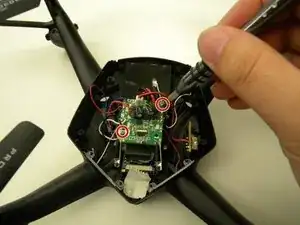

Удалите два (2) винта 5 мм, крепящие материнскую плату к корпусу дрона, используя отвертку JIS #00.

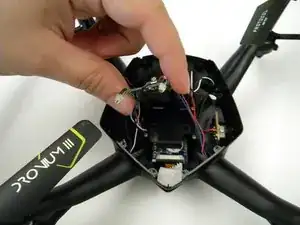

Поднимите материнскую плату с места крепления.

Не тяните сильно за материнскую плату — паяные соединения хрупки.

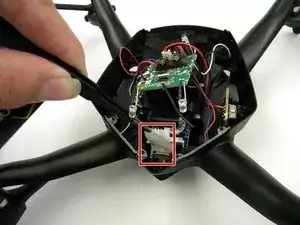

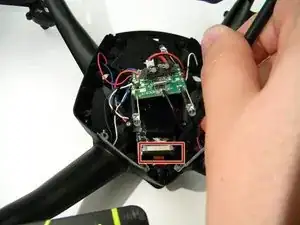

Снимите ленту, закрывающую камеру, пинцетом.

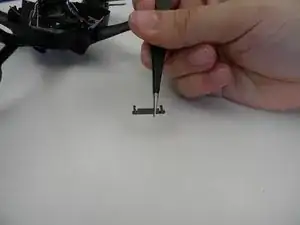

Удалите пластик, удерживающий разъём ленточного кабеля, пинцетом.

Будьте осторожны с ленточным кабелем — его легко повредить.

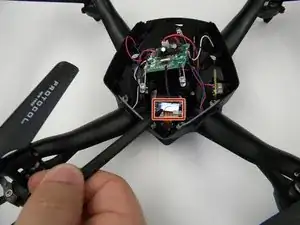

Отведите ленточный кабель в сторону с помощью лопатки.

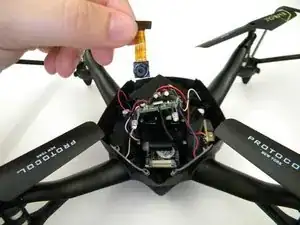

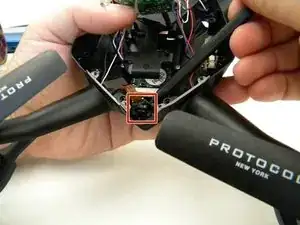

Удалите камеру, аккуратно поддев её лопаткой и вынимая из кронштейна.
