Замена светодиодной лампы Protocol Dronium III AP
В этом руководстве описаны действия по снятию и повторной установке светодиодных ламп дрона. Для выполнения инструкции требуется пайка. Дополнительную информацию о том, как паять и выпаивать соединения, смотрите в этом руководстве.
Шаг 1
Убедитесь, что питание дрона выключено.

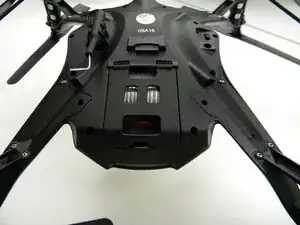

Нажмите и поднимите крышку отсека батареи.
Для удобства доступа можно использовать мягкий лопаточный инструмент.
Шаг 2

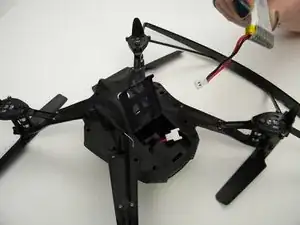

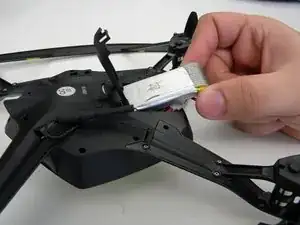

Снимите аккумуляторный блок с корпуса дрона.
Шаг 3

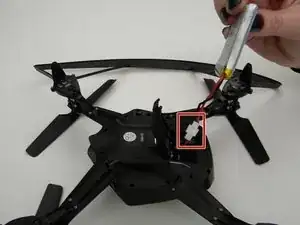

Отключите белые разъёмы между аккумуляторным блоком и дроном.
Шаг 4

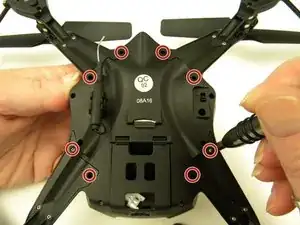

Отверткой Phillips J00 удалите восемь (8) винтов Phillips 5 мм, крепящих моторные балки к корпусу.
Шаг 5

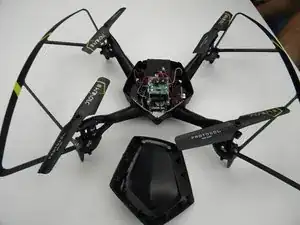

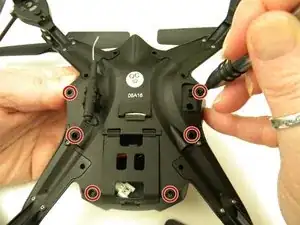

Отверткой Phillips J00 удалите шесть (6) винтов Phillips 5 мм, крепящих верхнюю крышку корпуса к корпусу дрона.
Снимите верхнюю крышку корпуса.
Шаг 6

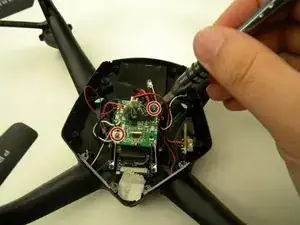

Отверткой Phillips J00 удалите два (2) винта Phillips 5 мм, крепящих плату к корпусу дрона.

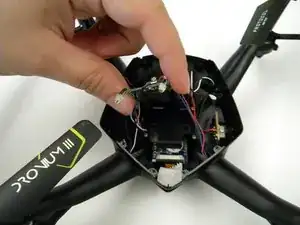

Поднимите плату с посадочного места.
Не тяните сильно за плату — паяные соединения хрупкие.
Шаг 7
Этот шаг включает инструмент, представляющий потенциальную опасность ожога.

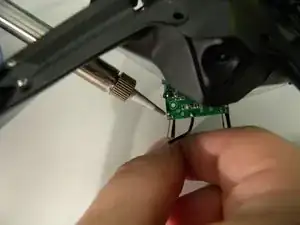

Подготовьте и разогрейте паяльник.

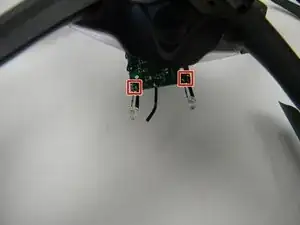

Разместите плату так, чтобы паяные контакты светодиодной лампы были доступны.
С помощью паяльника распаяйте паяные соединения.
Более подробные инструкции по пайке смотрите в нашем руководстве по пайке и выпайке соединений.
Удалите светодиодную лампу с платы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
