Замена джойстика Parrot FLYPAD
Данное руководство проведет Вас через шаги по замене джойстика.
Шаг 1
Всего 6 винтов расположены на задней стороне контроллера.
Четыре винта T6 размером 0,9 мм
Два винта T6 размером 0,1 мм
Переверните Flypad.
Удалите шесть винтов с помощью отвертки T6.
Используйте магнитный поднос, чтобы не потерять винты. Отложите в сторону.
Шаг 2

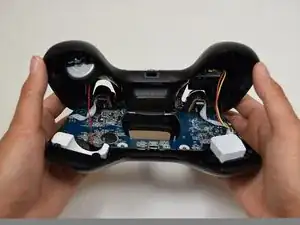

Снова переверните Flypad и разделите переднюю и заднюю части. Убедитесь, что удалили пенопластовый клей, который соединяет переднюю панель с материнской платой.
Будьте внимательны, кнопки (L1, R1) могут выпасть. Не забудьте вернуть их на место во время сборки.
Используйте инструмент Ph0, чтобы удалить винты, крепящие материнскую плату.

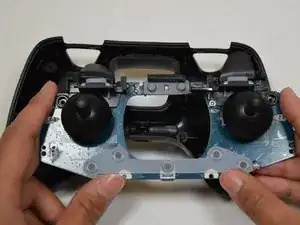

Осторожно извлеките материнскую плату из передней панели.
Шаг 3

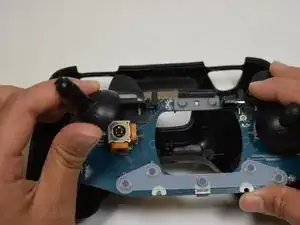

Извлеките джойстики, осторожно потянув за них.
Шаг 4

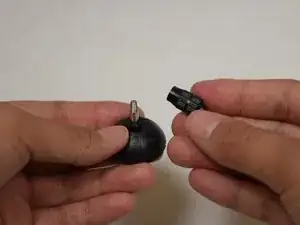

Открутите и замените крышки джойстиков для более комфортного захвата.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
