Замена порта питания Parrot Skycontroller 2
Если при использовании Skycontroller 2 вы замечаете, что аккумулятор не заряжается или контроллер не подает признаков жизни, возможно, потребуется заменить порт питания. Этот порт отвечает за подачу энергии на аккумулятор для зарядки.
Перед тем как приступить к замене порта питания, убедитесь, что аккумулятор отключен и контроллер Skycontroller 2 полностью обесточен.
Для демонтажа порта питания потребуется паяльник, поэтому, если вы не знакомы с процессом пайки, ознакомьтесь с нашим руководством Как паять и выпаивать соединения.
Шаг 1

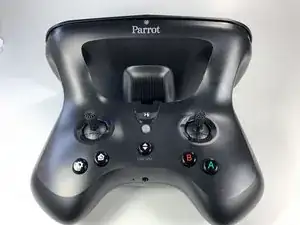

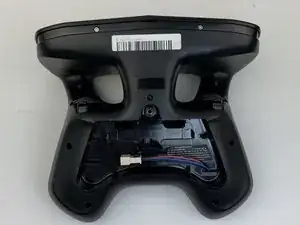

Переверните контроллер вверх дном.
Шаг 2

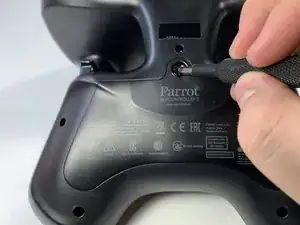

Открутите один винт длиной 9 мм с помощью плоской отвертки №4.
Шаг 3

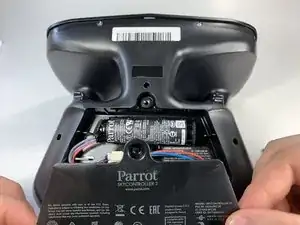

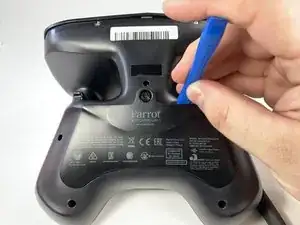

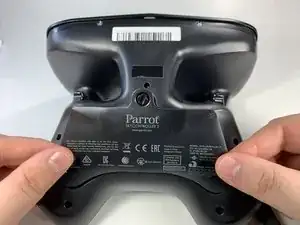

Вставьте пластиковую инструмент для вскрытия в верхнюю часть крышки отсека аккумулятора и подденьте её, чтобы поднять.
Снимите крышку, потянув её вверх и наружу.
Шаг 4
Потяните разъёмы вверх, аккуратно нажав на фиксаторы.

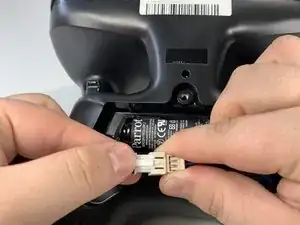

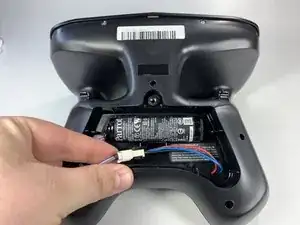

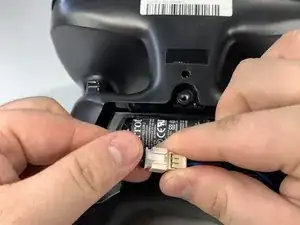

Отключите аккумулятор от пульта, нажав на белый фиксатор и разъединив разъём.
Шаг 5

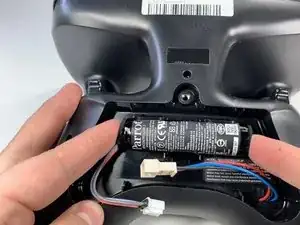

Извлеките аккумулятор из креплений, аккуратно потянув за его концы вверх.
Может потребоваться небольшое усилие, чтобы вытащить аккумулятор из креплений.
Шаг 6

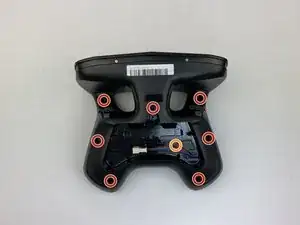

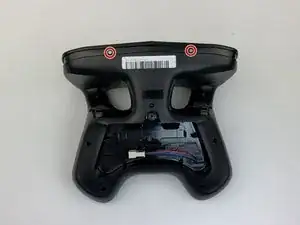

Открутите семь чёрных винтов длиной 11 мм при помощи отвёртки Torx TR6.
Один скрытый винт расположен под наклейкой в отсеке аккумулятора.
Отогните наклейку ногтем и выверните один чёрный винт длиной 11 мм с помощью отвёртки Torx TR6.
Шаг 7

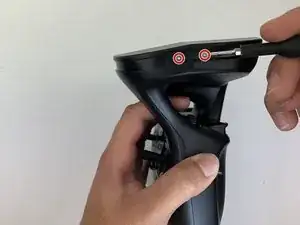

Открутите семь серебристых винтов длиной 4 мм по краю верхней крышки, используя отвёртку Torx TR6.
На противоположной стороне от третьего изображения винты расположены с обеих сторон от USB-порта.
Шаг 8
Снимите крышку отсека аккумулятора, потянув её вверх и наружу.
Шаг 9

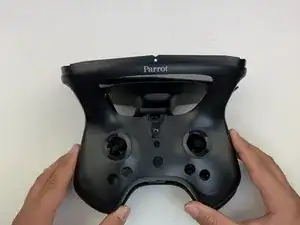

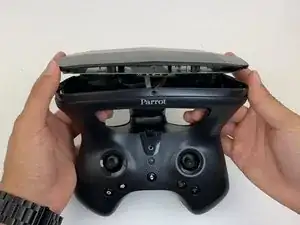

Снимите верхнюю крышку, аккуратно надавливая на углы рукой.
Будьте осторожны, не тяните слишком сильно за кабель.
Шаг 10
Снимите переднюю панель, потянув её вверх и наружу.
Шаг 11
Убедитесь, что контроллер лежит ровно, затем приступите к выпаиванию порта питания.

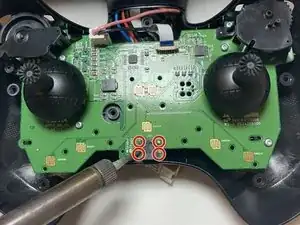

Выпаяйте четыре контактных точки вокруг порта зарядки.
Извлеките порт питания из контроллера.
При необходимости помощи с правильной пайкой ознакомьтесь с нашим руководством Как паять и выпаивать соединения.
Избыточный нагрев может повредить порт питания, поэтому не прикладывайте паяльник к компоненту слишком долго.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
