Замена правой задней лапы Holy Stone HS720

Как заменить правую заднюю лапу дрона Holy Stone HS720.

Необходимо пайка

Видео в процессе подготовки

Другие лапы на дроне имеют разные точки для пайки, поэтому это касается только правой задней лапы.

Шаг 1

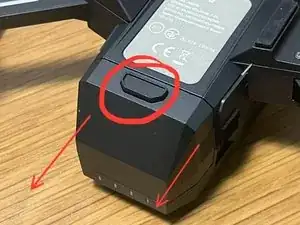

Нажмите кнопку и выньте аккумулятор, чтобы открыть 2 скрытых винта.

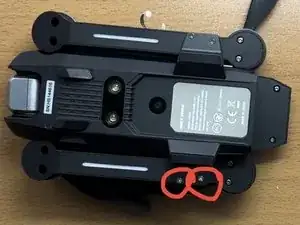

Удалите 2 винта, находящиеся под аккумулятором

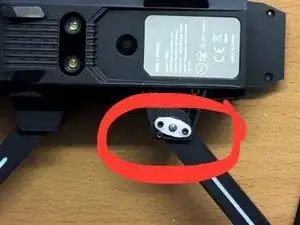

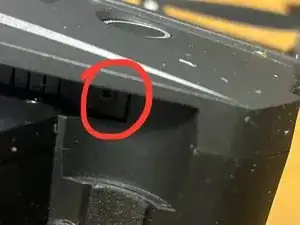

Удалите 2 винта по бокам дрона, по одному с каждой стороны

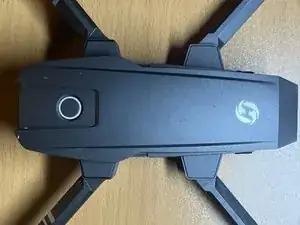

Осторожно приподнимите верхнюю пластиковую крышку, чтобы получить доступ к основной плате.

Сзади крышки идут 2 кабеля, не порвите их случайно

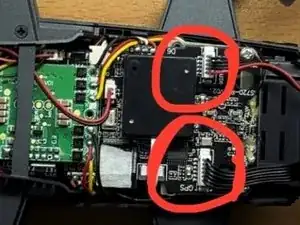

Отключите 2 кабеля, аккуратно приподняв их, и снимите верхнюю крышку дрона

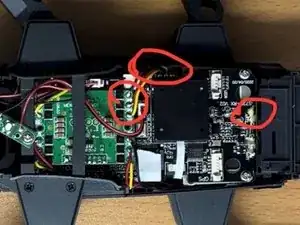

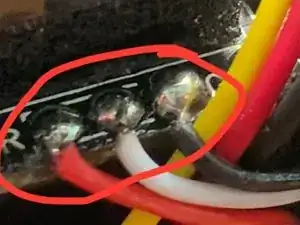

Внимательно посмотрите на изображения и найдите 7 проводов, которые подключены к лапе

Сделайте фото платы, чтобы затем правильно припаять их обратно

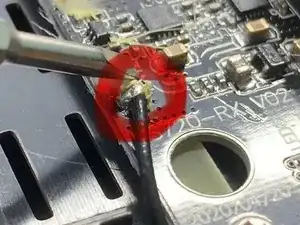

Отпаяйте 7 проводов

Удалите 2 винта, которые крепят правую заднюю ногу дрона

Снимите ногу, чтобы открыть доступ к пружине лапы

Вытащите белую пластиковую деталь, чтобы освободить лапу. (замечание: она не прикреплена винтами)

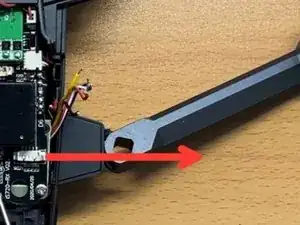

Медленно вытяните лапу, вместе с проводами, подключенными к ней

Повторите шаги в обратном порядке, чтобы собрать дрон

Надеюсь, это помогло :)
