Замена крыльев GoPro Karma

Транспорт

Замена шасси на вашем Karma — относительно лёгкая задача, однако требует осторожности из-за мелких винтов. Существует специальный инструмент для снятия зажимов, соединяющих крылья, но он не является обязательным. Удаление зажимов без этого инструмента может быть утомительным и требует мягкого прикосновения, поэтому будьте предельно аккуратны.

Шаг 1

Захватите пальцами язычок и вытяните аккумулятор.

Шаг 2

Найдите на креплении стабилизатора значки разблокировки и блокировки. Поверните крепление против часовой стрелки, чтобы отсоединить стабилизатор от корпуса GoPro Karma.

Поместите GoPro Karma на устойчивую поверхность с поднятыми шасси и стабилизатором, направленным на себя.

Шаг 3

Отсоедините стабилизатор, вытянув его полностью из корпуса дрона.

Шаг 4

Переверните дрон вверх ногами так, чтобы шасси были снаружи.

Открутите четыре шестигранных винта длиной 1,2 см с помощью отвёртки Hex 2.0 в четырёх углах шасси.

Шаг 5

Нажмите большим пальцем и потяните пальцами вверх, чтобы снять шасси.

Внимание: шасси соединено тонким кабелем, поэтому не отводите его слишком далеко.

Шаг 6

Переверните шасси и найдите разъём кабеля.

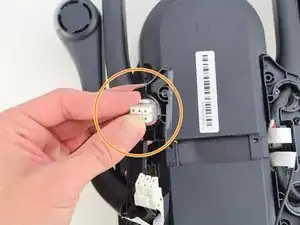

Используйте ноготь, чтобы отсоединить кабель и освободить шасси.

Шаг 7

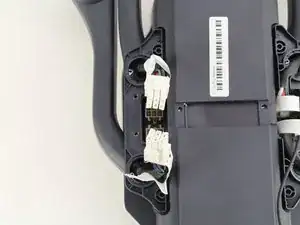

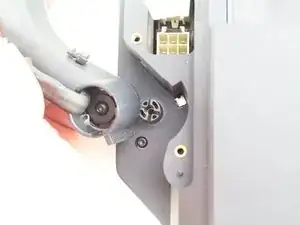

Открутите два шестигранных винта длиной 1,2 см с помощью отвёртки Hex 2.0 и отложите их в сторону.

Шаг 8

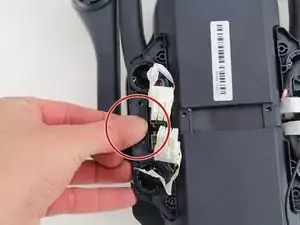

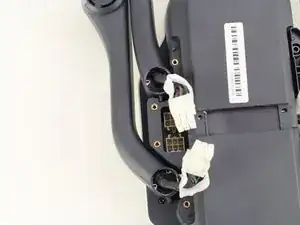

Отсоедините оба фиксированных разъёма, вставив инструмент для разблокировки разъёмов в центральное отверстие и потянув вверх за белые ручки.

Инструмент для разблокировки разъёмов поставляется только при покупке запасного крыла с сайта GoPro.

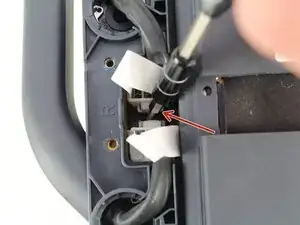

Если у вас нет инструмента для разблокировки разъёмов, используйте маленькую отвёртку, чтобы нажать на каждый язычок, одновременно потянув вверх за белые ручки.
