Замена шасси посадки GoPro Karma
Используйте это руководство для снятия и замены повреждённого шасси посадки. В нём показано, как безопасно снять весь узел для замены. Это может потребоваться после повреждения при жёсткой посадке.
Шаг 1
Зацепите пальцами выступ и вытащите аккумулятор.
Шаг 2
Найдите символы «открыть» и «закрыть» на втулке стабилизатора. Поверните втулку против часовой стрелки, чтобы разблокировать стабилизатор от корпуса GoPro Karma.
Поместите GoPro Karma на устойчивую поверхность с сложенными штангами и стабилизатором, направленным к себе.
Шаг 3
Снимите стабилизатор, вытащив весь блок стабилизатора из корпуса дрона.
Шаг 4

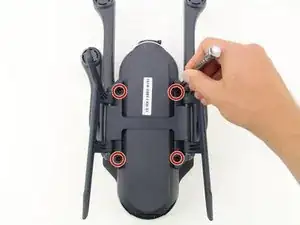

Переверните дрон вверх дном, шасси разложено.
Удалите четыре шестигранных винта длиной 1,2 см с помощью отвертки Hex 2.0 в четырёх углах шасси.
Шаг 5

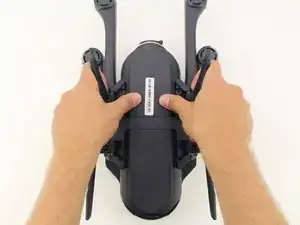

Нажмите большим пальцем и потяните вверх пальцами, чтобы снять шасси.
Внимание: шасси соединено тонким кабелем — не тяните слишком далеко.
Шаг 6

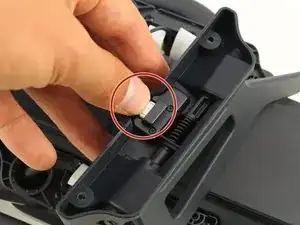

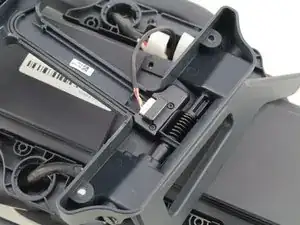

Переверните шасси и найдите разъём кабеля.
Используйте ноготь большого пальца, чтобы отсоединить кабель и освободить шасси.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
