Разбор корпуса Hyperion EOS0610i DUOII

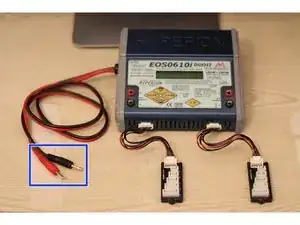

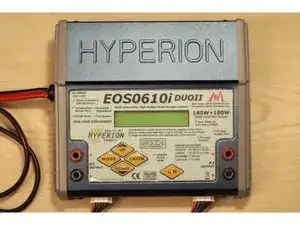

Отсоедините банановые разъёмы постоянного тока от любого источника питания.

Когда питание отключено, экран зарядного будет пустым.

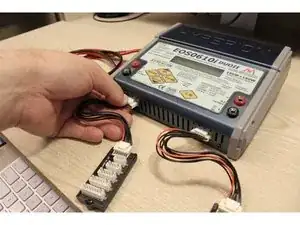

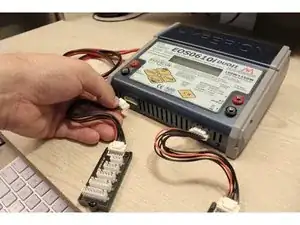

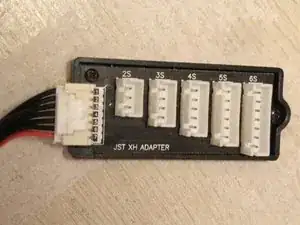

Нажмите на защёлку, расположенную на верхней части белого разъёма molex, и крепко потяните его от корпуса зарядного.

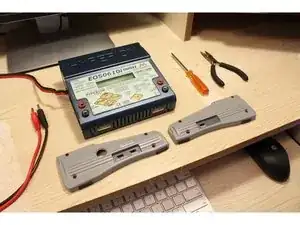

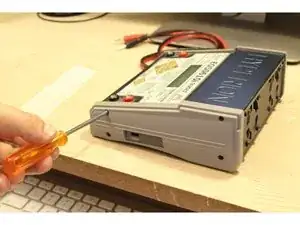

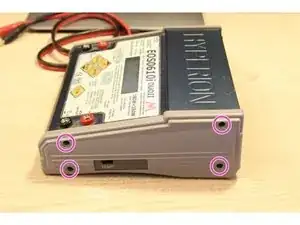

Снимите четыре винта, расположенные на правой боковой крышке зарядного.

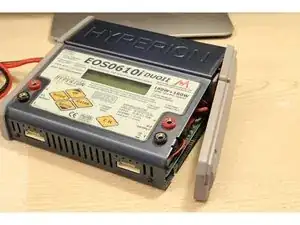

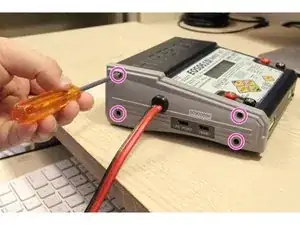

Снимите четыре винта, расположенные на правой боковой панели.

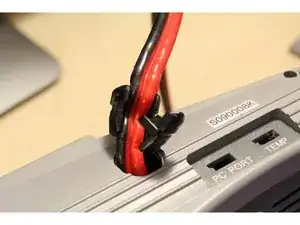

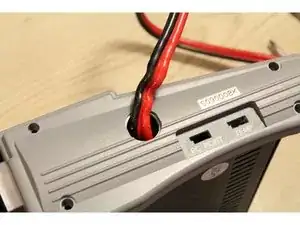

Не тяните панель — кабели питания постоянного тока жёстко закреплены на панели чёрной пластиковой втулкой; эта втулка будет снята на следующем шаге.

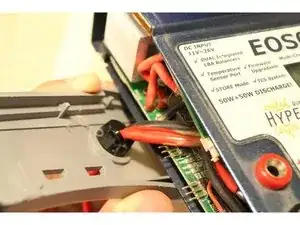

Найдите меньшую, вторичную часть втулки.

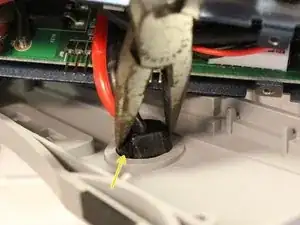

С помощью плоскогубцев с тонкими губками аккуратно сожмите вторичную часть втулки и противоположную сторону втулки, одновременно проталкивая втулку через отверстие в сторону внешней поверхности панели.

После выталкивания через отверстие втулку можно снять с проводов и отложить в сторону.

Меньшая, вторичная часть втулки соединена с основной частью тонкой полоской пластика — следите, чтобы эта полоска не была повреждена в процессе.

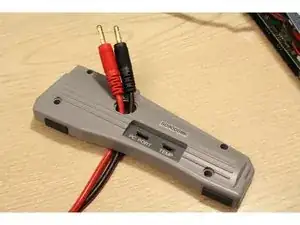

По одному проденьте оба банановых разъёма через отверстие в левой боковой панели.

Снимите два винта, расположенные на передней стороне зарядного.

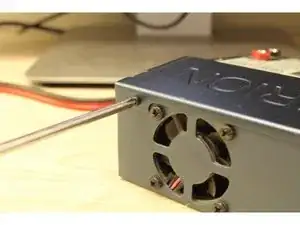

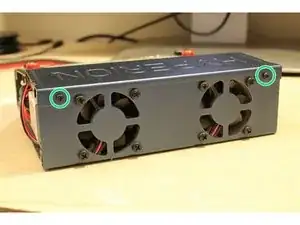

Снимите два винта, расположенные на задней стороне зарядного, над винтами вентилятора.

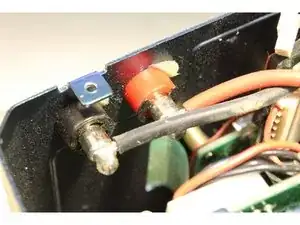

Отпаяйте два провода, подключённых к гнёздам для банановых разъёмов для обоих каналов 1 и 2 (слева и справа от зарядного).

Слишком высокая температура расплавит пластиковые крышки гнёзд для банановых разъёмов — используйте только столько нагрева, сколько необходимо для расплавления припоя.

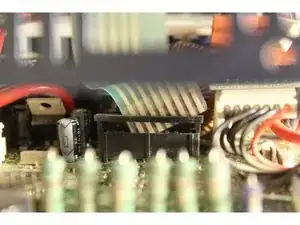

Верхняя крышка всё ещё соединена с основной платой тремя ленточными кабелями. Аккуратно приподнимите верхнюю крышку, пока не сможете просунуть пальцы или лопатку внутрь зарядного, чтобы отсоединить три molex-разъёма.

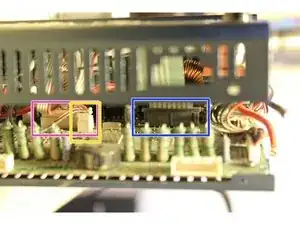

Разъём сегментного ЖК-дисплея

Разъём питания подсветки

Лента передних кнопок

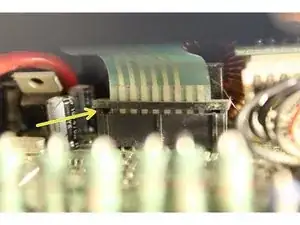

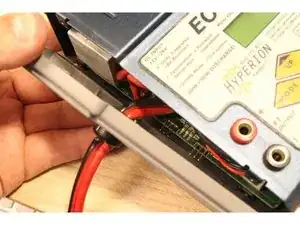

Используйте лопатку или прокладку, чтобы аккуратно отделить верхнюю пластмассовую планку от большой нижней части. После разделения ленточный кабель можно вытащить из держателя.

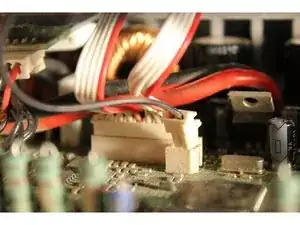

Отсоедините два белых molex-разъёма от платовых разъёмов.

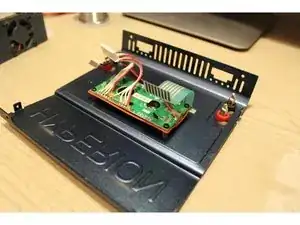

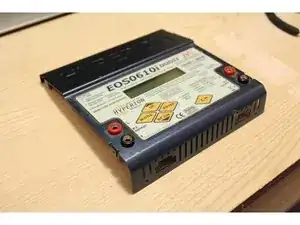

Верхняя лицевая панель теперь может быть отделена от нижней сборки зарядного.

Отделяйте две части медленно, проверяя наличие зацепившихся проводов и других препятствий, которые могут повредить зарядное.

Внутри вы найдёте:

PIC24HJ128GP310 16-битный микроконтроллер

Контакты программирования PIC ICSP (6 контактов)

KA324AD — четыре операционных усилителя

24LC32A 32K I2C последовательное EEPROM
