Замена плеча Mavic 2

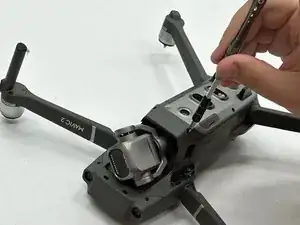

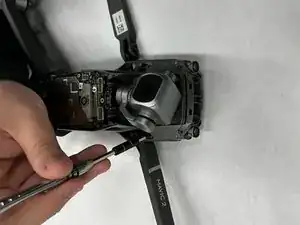

Снимите два винта M2x5 с пластикового кожуха у камеры, используя биту H1.5 для шестигранника.

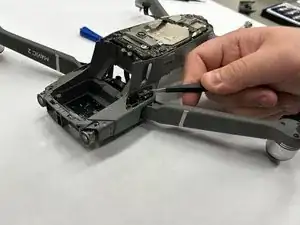

Осторожно снимите крышку у передней камеры, пошатывая защёлки по обеим сторонам, удерживающие её.

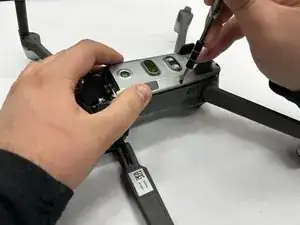

Снимите шесть винтов M2x5 с нижней пластиковой крышки, используя биту H1.5 для шестигранника.

Снимите пластиковую крышку после извлечения всех винтов.

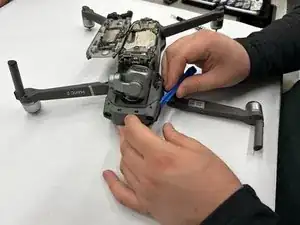

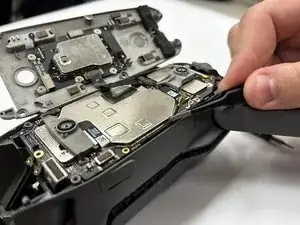

С помощью пинцета или пластикового медиатора отключите либо белый, либо чёрный провод от платы.

Будьте аккуратны при снятии провода с разъёма, вы можете повредить разъём на плате.

Какой провод отключать зависит от того, какое плечо заменяется. Отключается провод, ближайший к заменяемому плечу.

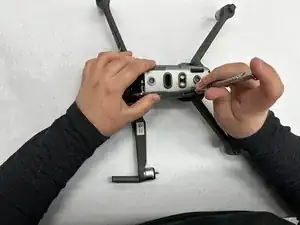

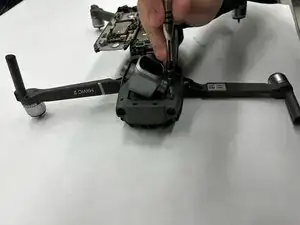

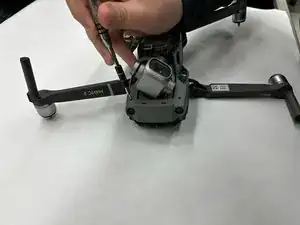

Отвинтите два винта M2x5, удерживающие передний нос.

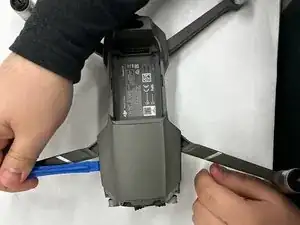

С помощью пластикового инструмента для поддёма аккуратно подденьте по шву вокруг переднего носа, чтобы снять его.

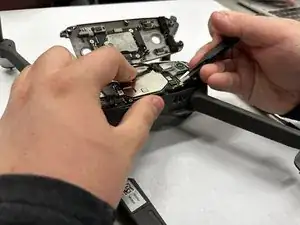

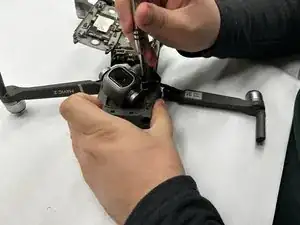

Снимите все десять винтов M2x5, удерживающих верхнюю пластиковую крышку дрона: два сзади, четыре в отсеке батареи и по два у каждого шарнира переднего плеча.

У каждого шарнира плеча виден только один винт. Второй винт находится под пластиковой деталью, удерживаемой первым винтом.

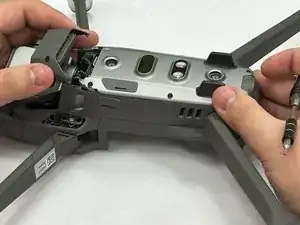

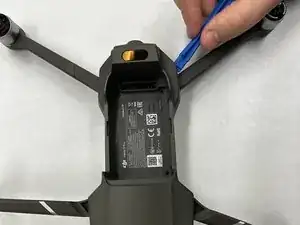

С помощью пластикового инструмента для поддёма подденьте по шву вокруг верхней крышки, чтобы отделить её от шасси. Будьте терпеливы — это займёт некоторое время и потребует усилий.

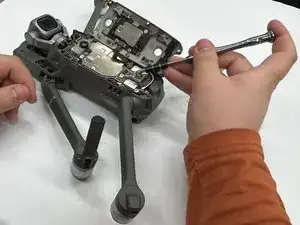

Используя крестовую отвёртку Phillips #0, выверните винт, фиксирующий пружину плеча.

Затем снимите пружину — используйте пинцет или плоскую отвёртку, чтобы приподнять её и извлечь из плеча.

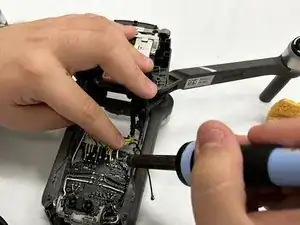

На верхней стороне дрона распаяйте провода на основной плате, соответствующие заменяемому плечу — их должно быть шесть всего.

Снимите плечо после распайки всех проводов.

Обратите внимание, куда каждый провод подключается на плате, поскольку цвета могут отличаться в разных моделях.
