Замена основной платы Mavic 2

Транспорт
  1. Переверните дрон, чтобы получить доступ к нижней панели.
  2. Начните с удаления всех 8 винтов с панели. Помните, что 2 средних винта больше, чем остальные 6, поэтому отложите их отдельно.
  3. Снимите панель, обнажив основную плату.
  4. Отсоедините 3 ленты на верхней части платы, рядом с головой дрона. Используйте лопатку.
  5. Удалите винт, удерживающий схему. 1 винт вверху, 2 внизу.
  6. Отсоедините все 4 антенны внизу схемы. Используйте лопатку.
  7. Отстегните антенны и аккуратно снимите плату.
  8. Установите новую схему.
  9. Подсоедините 3 ленты.
  10. Подсоедините 4 антенны.
  11. Закрутите схему обратно.
  12. Установите панель на место и закрутите все 8 винтов обратно.

Шаг 1

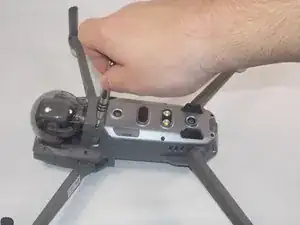

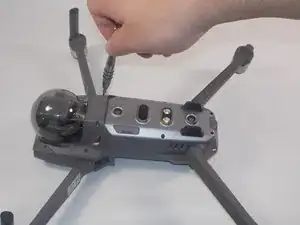

Начните с удаления винтов с нижней части дрона.

Шаг 2

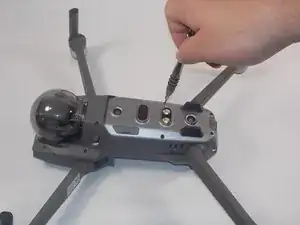

Удалите остальные винты.

Шаг 3

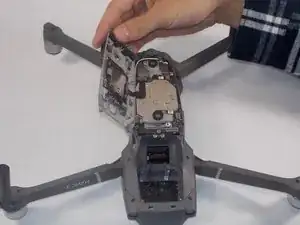

После того как все 8 винтов удалены, снимите заднюю панель. Имейте в виду, что есть кабель, соединяющий панель и основную плату. Вы должны отсоединить кабель с любой стороны.

Шаг 4

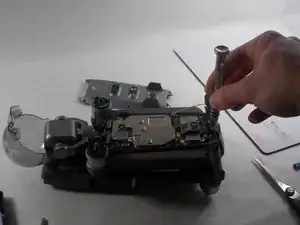

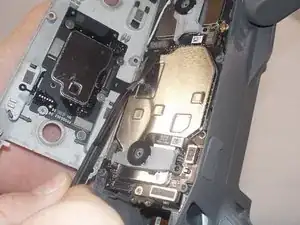

Открутите винты, удерживающие плату на месте, а также все ленты и антенны, соединяющие плату с рамой.

Шаг 5

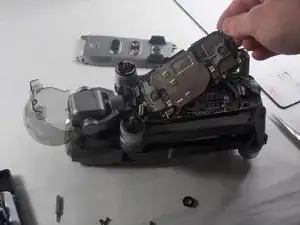

Затем снимите старую плату. Установите новую плату и повторите процесс в обратном порядке.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
