Снятие верхней оболочки DJI Matrice 210

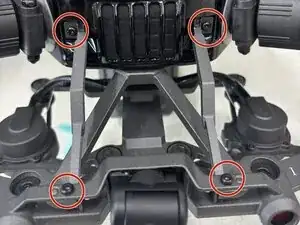

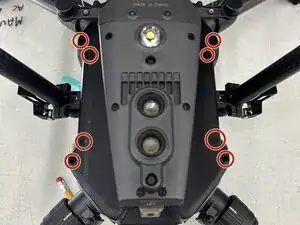

Сначала используйте бит под шестигранник 2 мм, чтобы выкрутить эти четыре винта с нижней стороны аппарата

Чтобы получить доступ к двум передним винтам, может потребоваться снять три показанных винта с крепления подвеса

Используйте устройство для сортировки, например лоток или пакетики, чтобы разделять и маркировать винты по шагам. Это упростит процесс сборки обратно

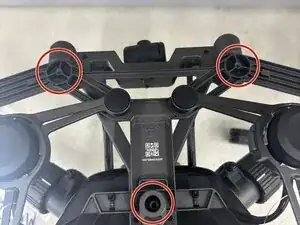

Используйте бит под шестигранник 2 мм, чтобы выкрутить серебристые винты, которые крепят опоры шасси

Снимите опоры шасси

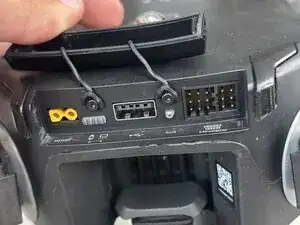

Используйте бит под шестигранник 1,5 мм, чтобы выкрутить эти два винта с крышки портов

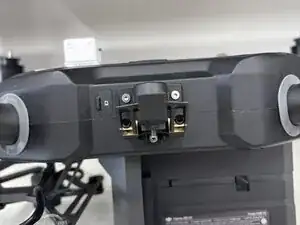

Используйте бит под шестигранник 2 мм, чтобы выкрутить эти четыре винта, чтобы отсоединить этот участок крепления подвеса

С помощью пластикового инструмента отожмите переднюю крышку/экран. Для разрыва герметика может потребоваться некоторое усилие. Работайте медленно по краю крышки, чтобы не сломать пластик.

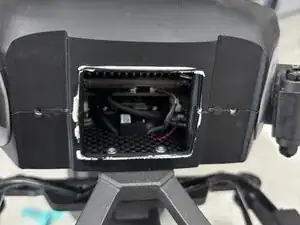

После снятия крышки вы сможете снять верхнюю оболочку. Начните с вставки пластиковой лопатки в зазор, который был закрыт передней крышкой. Медленно продвигайте лопатку по периметру корпуса, чтобы приподнять крышку.

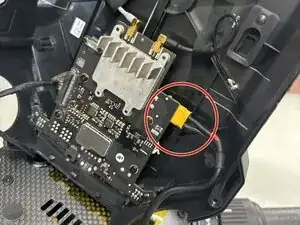

Чтобы добраться до сигнальной лампы, начните с отключения показанного кабеля от платы

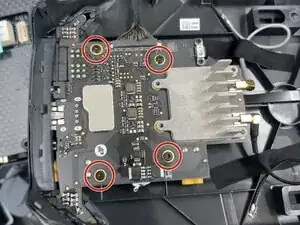

Снимите 4 окружённых винта битом под шестигранник 1,5 мм

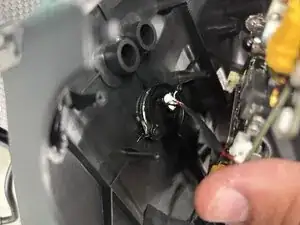

Для повторного закрепления сигнальной лампы было нанесено небольшое количество супер-клея с помощью маленькой кисточки. В зависимости от степени повреждений может потребоваться замена верхней оболочки

При сборке выполните шаги в обратном порядке. Убедитесь, что верхняя оболочка полностью защёлкнулась на место перед вставкой винтов. Выполните включение и пробный полёт, чтобы проверить правильность сборки
