Замена платы GPS дрона Parrot Bebop
В этом руководстве приведены шаги, необходимые для удаления модуля GPS. Для удаления модуля GPS сначала необходимо снять носовую часть. Удаление модуля GPS потребует отключения проводных соединений.
Шаг 1
Начните с удаления липучки вокруг батареи.
Шаг 2
Держа нос, аккуратно вытяните батарею от носа.
Шаг 3
После отделения батареи от носа нажмите на разъем и вытяните батарею от разъема.
Шаг 4
Удалите два винта T5 размером 7 мм с помощью отвертки. Один находится с каждой стороны.
Шаг 5
Возьмите металлическую лопатку, чтобы удалить двусторонний скотч с поролона.
Шаг 6
Удалите нос из пенопласта с камеры дрона, сдвинув его вперед под углом.
Шаг 7

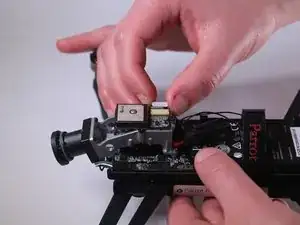

Удалите кабель с верхней части модуля GPS.
Шаг 8

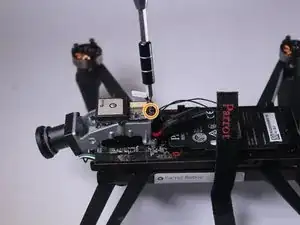

Удалите два винта T5 размером 6 мм, удерживающие модуль GPS. Один винт находится с каждой стороны.

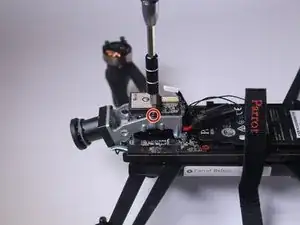

Удалите винт T5 размером 4 мм, удерживающий модуль GPS.
Шаг 9
Удалите плату GPS, подняв ее с металлической рамы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
