Замена мотора Parrot AR.Drone 2.0

Используйте это руководство для диагностики и замены неисправного мотора в вашем Parrot AR.Drone 2.0.

Запчасти и монтажные инструменты для AR.Drone 2.0 доступны у нескольких реселлеров Parrot.

Шаг 1

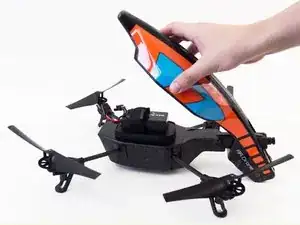

Снимите корпус из пеноматериала.

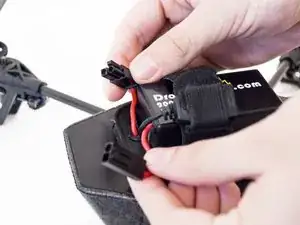

Отключите батарею, разъединив два красных провода.

Снимите батарею, освободив прижимные ремни батареи.

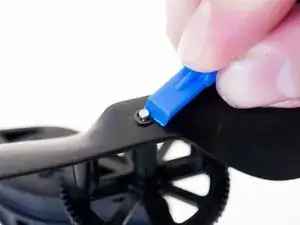

Снимите небольшую фиксирующую скобу при помощи пластикового приспособления для вскрытия.

Будьте осторожны: эти скобы могут вылететь и их трудно найти.

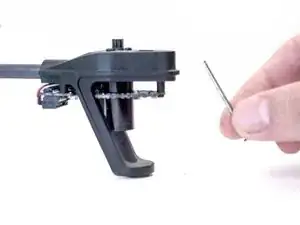

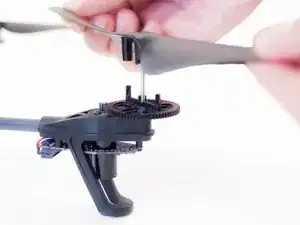

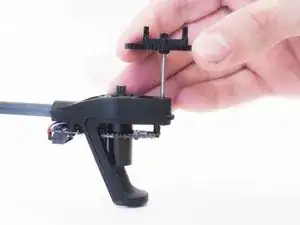

Пропеллер, шестерня и вал можно снять, просто подняв их с мотора.

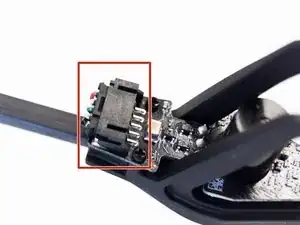

Отключите разъём внизу узла мотора.

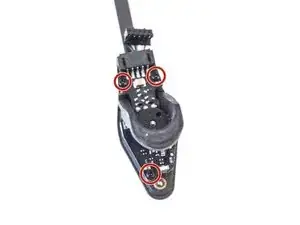

Снимите три винта 5 мм на верхней части узла мотора при помощи биты PH00.

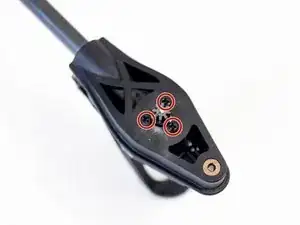

Снова снимите три винта 5 мм на нижней части, используя биту PH00.

Три винта с верхней части отличаются от трёх винтов на нижней части.

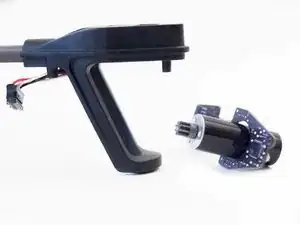

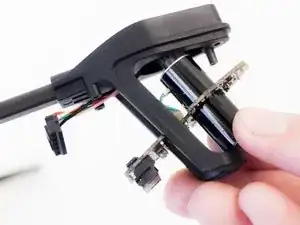

Осторожно покачивая, вытяните узел мотора из луча.

Для сборки устройства выполните эти действия в обратном порядке.
