Замена главной платы и навигационной платы Parrot AR.Drone 2.0

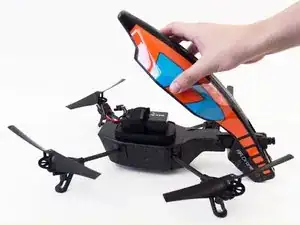

Снимите корпус из поролона.

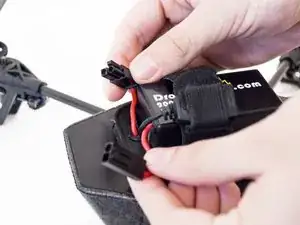

Отключите батарею, разъединив два красных провода.

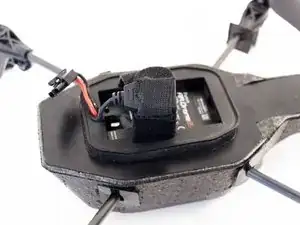

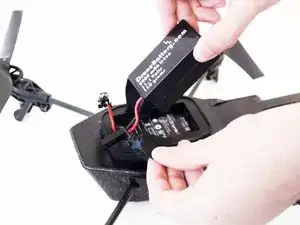

Снимите батарею, освободив удерживающие ремни батареи.

Переверните дрон вниз корпусом.

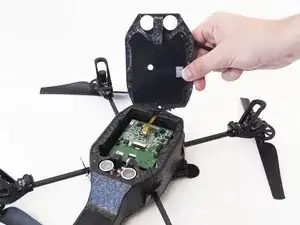

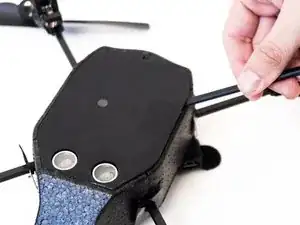

Крышка удерживается пластиковой лентой. Отодвиньте ленту и используйте лопатку, чтобы снять заднюю крышку.

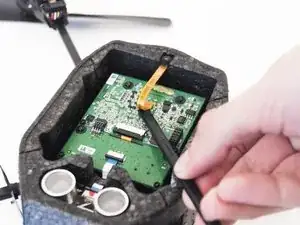

С помощью лопатки отсоедините разъём для нижней камеры.

Снимите камеру с корпуса, оттянув её от поролонового корпуса.

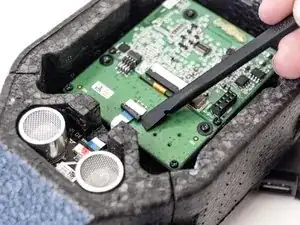

Используйте лопатку, чтобы освободить чёрный фиксирующий зажим. Затем отсоедините разъём датчиков.

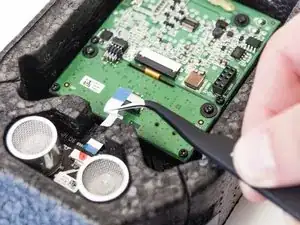

Используйте пинцет, чтобы аккуратно извлечь шлейф из разъёма.

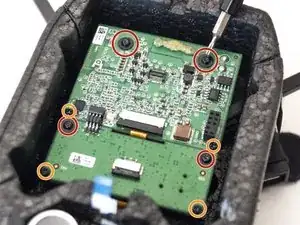

Снимите четыре 8 мм винта Torx битой T6.

Снимите четыре 8 мм винта с крестообразной головкой битой PH00.

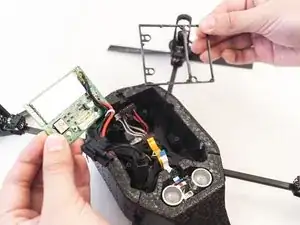

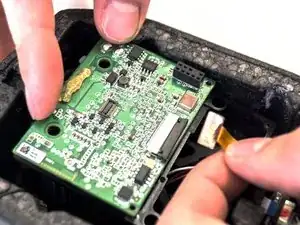

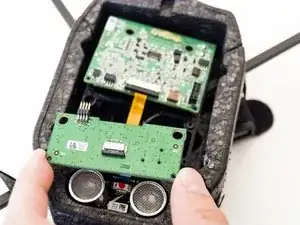

Аккуратно оттяните вспомогательную плату от главной платы.

Верните дрон в нормальное положение.

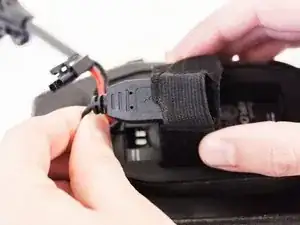

Снимите USB-разъём с удерживающих ремней батареи.

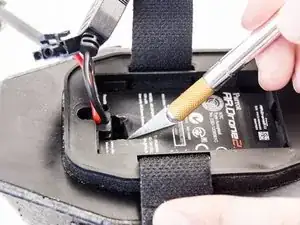

Освободите резиновый зажим, удерживающий USB и силовой кабель батареи на корпусе.

Избегайте использования острых инструментов рядом с батареей.

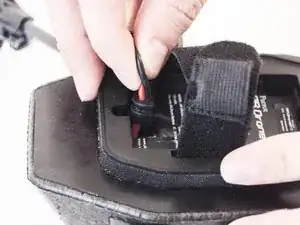

Протолкните USB и силовой кабель через панель батареи.

Снова переверните дрон вниз корпусом.

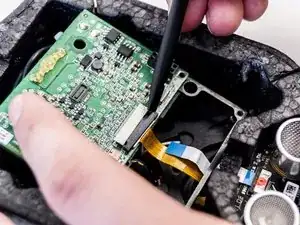

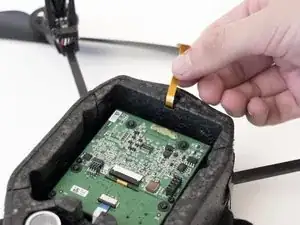

Используйте лопатку, чтобы освободить разъём и аккуратно извлечь шлейф.

Поднимите главную плату, чтобы получить доступ к её задней части.

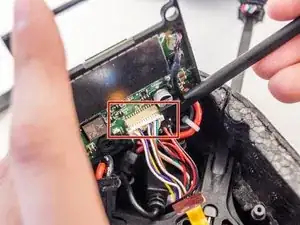

Отсоедините первый разъём с белыми проводами с помощью нейлоновой лопатки.

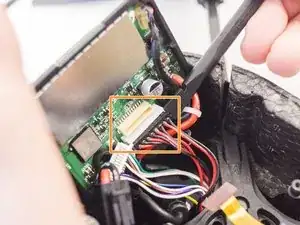

Отсоедините второй разъём с красным и чёрным проводами с помощью лопатки.

Главная плата полностью отсоединена и может быть удалена.
