Замена центрального каркаса (Cross) Parrot AR.Drone 2.0

Снимите пенопластовый корпус.

Отключите аккумулятор, разъединив два красных провода.

Извлеките аккумулятор, освободив удерживающие ремни аккумулятора.

Переверните дрон вниз корпусом.

Крышка держится пластиковой лентой. Отодвиньте ленту и используйте лопатку, чтобы снять заднюю крышку.

С помощью лопатки отсоедините разъём нижней камеры.

Снимите камеру с корпуса, оттянув её от пенопластового корпуса.

Используйте лопатку, чтобы освободить черный фиксирующий зажим. Затем отсоедините разъём датчиков.

Пинцетом аккуратно выньте шлейф из разъёма.

Выверните четыре винта Torx 8 мм битой T6.

Выверните четыре винта с крестовой головкой 8 мм битой PH00.

Аккуратно отсоедините вторичную плату от основной платы.

Верните дрон в нормальное положение.

Снимите USB-разъём с удерживающих ремней аккумулятора.

Освободите резиновый зажим, удерживающий USB и кабель питания аккумулятора на корпусе.

Избегайте использования острых инструментов рядом с аккумулятором.

Протолкните USB и кабель питания через панель аккумулятора.

Снова переверните дрон вниз корпусом.

Используйте лопатку, чтобы освободить разъём и аккуратно вынуть шлейф.

Поднимите основную плату, чтобы получить доступ к её задней части.

Отсоедините первый разъём с белыми проводами с помощью нейлоновой лопатки.

Отсоедините второй разъём с красными и чёрными проводами с помощью лопатки.

Основная плата теперь полностью отсоединена и может быть удалена.

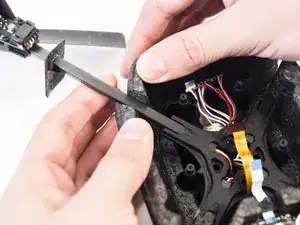

С помощью нейлоновой лопатки оторвите четыре пластиковые детали, фиксирующие рамку к корпусу.

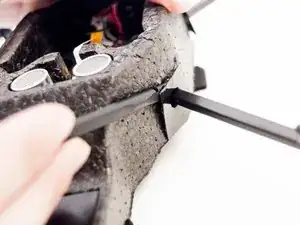

Аккуратно освободите четыре луча центрального каркаса дрона, пока он не отделится от корпуса, раздвигая пенопласт вокруг лучей.

Теперь центральный каркас можно снять и заменить.
