Замена Bluetooth-динамика Hover 1 Eclipse
В этом руководстве описан процесс замены Bluetooth-динамика на Hover 1 Eclipse. Вам потребуется заменить динамик, если он работает некорректно или повреждён. Для замены динамика необходимо знать, как пользоваться отвёрткой. Бережно отсоединяйте разъёмы от плат, поскольку они имеют мелкие хрупкие контакты, которые нельзя гнуть.
Шаг 1

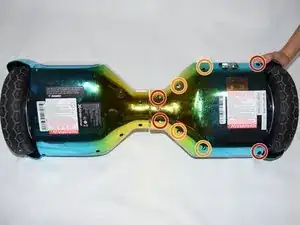

Отвёрткой Phillips #1 выкрутите четыре 11-мм винта, расположенных по краю нижней панели корпуса со стороны штекера.
Отвёрткой Phillips #1 выкрутите четыре 13-мм винта, расположенных по краю нижней панели корпуса со стороны штекера.

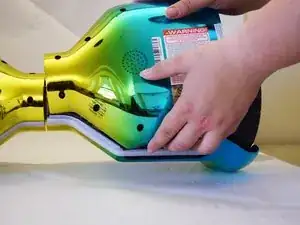

Снимите нижнюю панель корпуса со стороны штекера.
Шаг 2

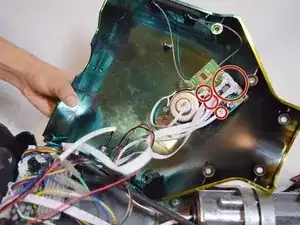

Внутри панели корпуса со стороны штекера проходят два провода белого и розового цвета, соединяющих панель с материнской платой.

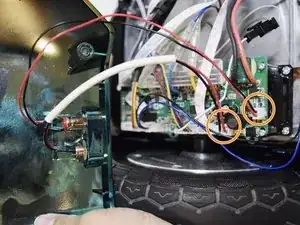

На плате возле динамика аккуратно сожмите и отключите маленькие белые разъёмы, соединяющие панель корпуса с корпусом ховерборда.

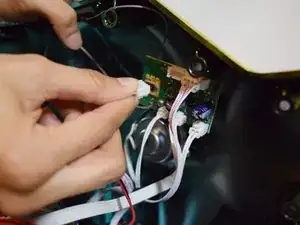

На корпусе платы найдите провода, соединяющие подсветку с материнской платой. Отсоедините эти провода от материнской платы, сжав и потянув маленькие белые разъёмы.

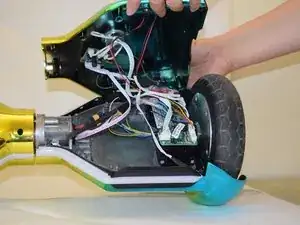

Теперь можно полностью снять панель корпуса.
Шаг 3

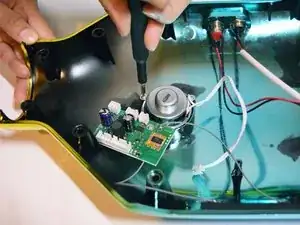

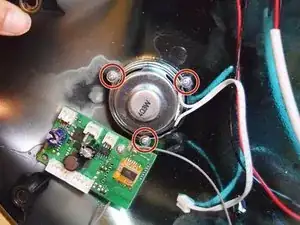

Отвёрткой Phillips #0 выкрутите три винта, которые крепят динамик к корпусу.

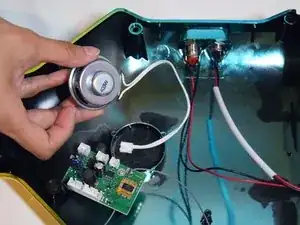

Извлеките динамик из корпуса.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
