Замена материнской платы AEE Mach 1
Это руководство покажет, как правильно заменить материнскую плату квадрокоптера AEE Mach 1. Материнская плата управляет всеми различными функциями полёта, такими как обработка сигналов от пульта управления, регулирование скорости пропеллеров и обработка и передача данных с камеры на экран пользователя. Если у вас возникают проблемы с любым из перечисленных процессов, замена материнской платы может восстановить работоспособность вашего дрона!
Для выполнения этого руководства потребуются навыки пайки, поэтому если вы не знакомы с лучшими практиками, ознакомьтесь с нашим руководством Как паять и отпаивать соединения перед началом работ.
Шаг 1

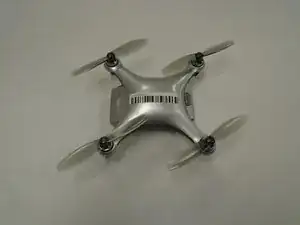

Выньте AEE Mach 1 и разместите его на ровной поверхности пропеллерами вверх.
Шаг 2

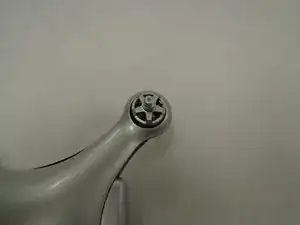

Удерживая основание каждого пропеллера, открутите пропеллер по часовой стрелке на каждой оси.
Шаг 3

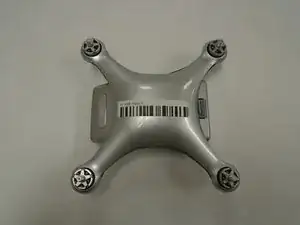

Переверните дрон так, чтобы нижняя часть AEE Mach 1 была сверху.
Шаг 4

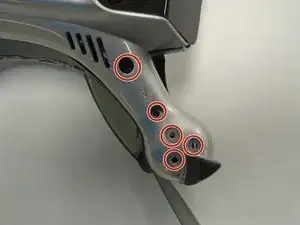

Снимите пять винтов на шасси дрона с помощью отвертки Torx T5.
Шаг 5

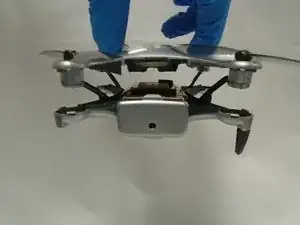

Осторожно подденьте верхнюю панель дрона лопаткой.
Не снимайте панель полностью, поскольку между двумя половинами всё ещё будут проводные соединения.
Шаг 6
Извлеките и отложите в сторону аккумуляторный блок, расположенный на задней части AEE Mach 1.
Шаг 7

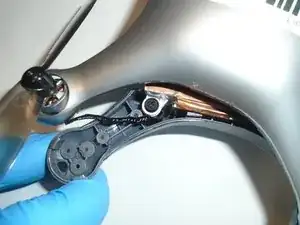

Немного поверните верхнюю панель, чтобы открыть доступ к четырём винтам под каждой осью пропеллера.
Снимите каждый из четырёх винтов отверткой Phillips #0.
Снимите верхнюю панель — теперь она должна быть отделена от остальной части устройства.
Шаг 8

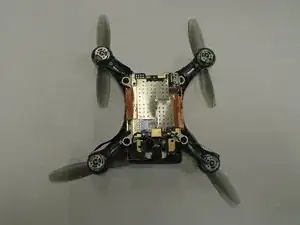

Удалите четыре винта в каждом углу материнской платы с помощью отвертки Phillips #00.
Шаг 9

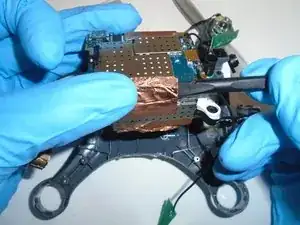

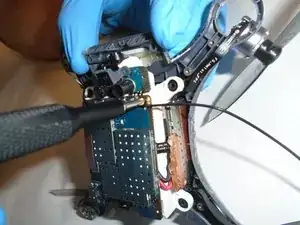

С помощью пластиковой лопатки аккуратно снимите медную ленту с материнской платы.
Шаг 10
Отслоение медной ленты обнаружит ещё одну металлическую плату, к которой припаяны провода, соединяющие её с материнской платой.

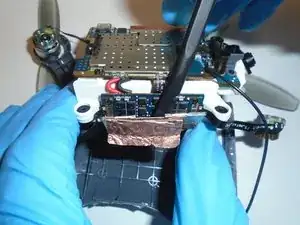

Снимите четыре винта, удерживающие вспомогательную плату, с помощью отвертки Phillips #00.
Шаг 11

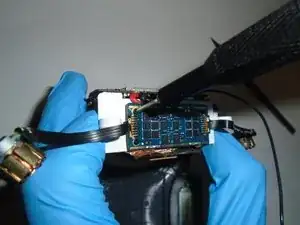

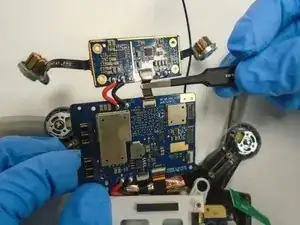

Снимите ZIF-разъём, соединяющий материнскую плату и вспомогательную плату, поддев фиксирующую чёрную защёлку и вынув кабель узкими пинцетом с тупыми концами.

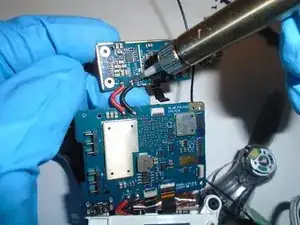

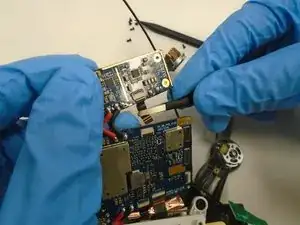

Отпаяйте красный и чёрный провода, соединяющие две платы.
Для помощи по пайке ознакомьтесь с нашим руководством Как паять и отпаивать соединения.
Шаг 12

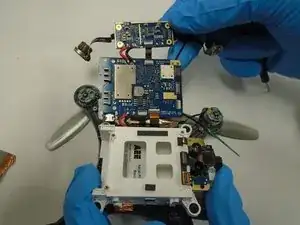

Снимите материнскую плату, подняв её из корпуса.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
