Замена камеры DROCON Ninja
Это руководство поможет Вам заменить камеру на DROCON Ninja DC-014. Камера дрона обеспечивает передачу видеосигнала в реальном времени во время полёта. Если Вы не видите видеопоток, рассмотрите замену камеры. Чтобы определить, нужна ли замена камеры, ознакомьтесь с руководством по устранению неполадок по ссылке. Перед началом работ над дроном обязательно извлеките аккумулятор. Для этого ремонта потребуются инструмент для поддевания и отвертка Phillips 00.
Шаг 1
Перед началом замены аккумулятора убедитесь, что дрон выключен.
Чтобы выключить дрон, нажмите и удерживайте чёрную кнопку на верхней части дрона, пока все индикаторы не погаснут.
Крепко возьмитесь за язычок аккумулятора большим и указательным пальцами.
Осторожно потяните аккумулятор от корпуса дрона
Шаг 2
Используя отвертку Phillips #00, выкрутите восемь винтов 4 мм на нижней части дрона.
Шаг 3
Осторожно отведите белую облицовку от чёрного нижнего корпуса
Шаг 4
Вставьте инструмент для поддевания под один из чёрных пластиковых фиксирующих разъёмов, который соединяет плату с корпусом.
Осторожно потяните инструмент для поддевания на себя, чтобы отсоединить плату от пластикового корпуса.
Шаг 5

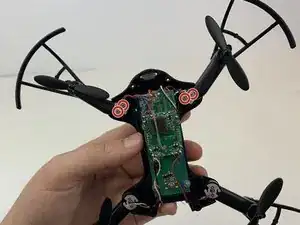

Используйте отвертку Phillips #00, чтобы выкрутить винты 5 мм, соединяющие передние два рычага моторов с корпусом дрона.
С помощью пальцев аккуратно выньте белые пластиковые диски из рычагов моторов.
Шаг 6

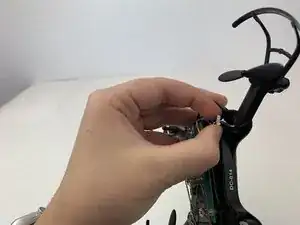

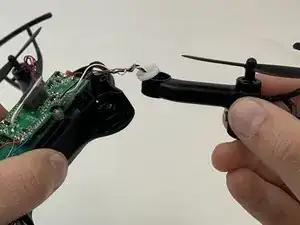

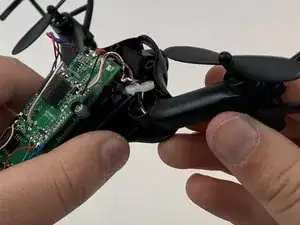

Схватите рычаг мотора и потяните вверх и от корпуса дрона.
Повторите этот шаг для другого переднего рычага мотора.
Шаг 7

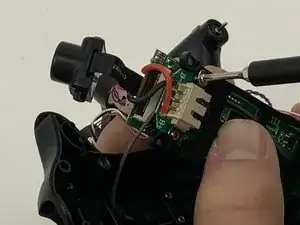

Используя отвертку Phillips #00, выкрутите два винта 3 мм на плате управления.
Шаг 8

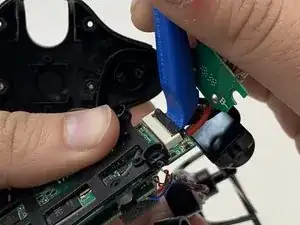

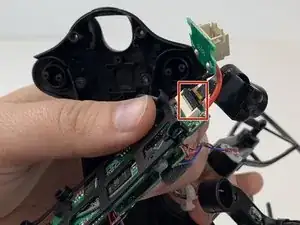

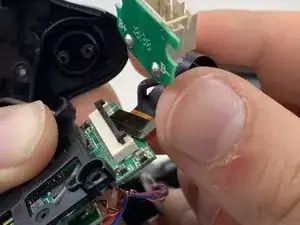

С помощью инструмента для поддевания приподнимите чёрный пластиковый зажим, удерживающий провод камеры на плате.

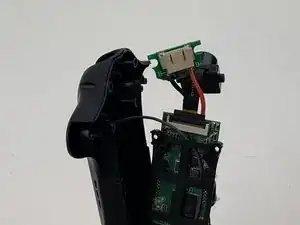

Осторожно извлеките камеру из платы управления.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
