Замена Bluetooth-пульта управления гироскутером

Используйте это руководство, чтобы заменить Bluetooth-пульт управления гироскутером.

Будьте осторожны! В этом руководстве используется паяльник, поэтому перед началом примите необходимые предосторожности

Шаг 1

Удалите 10 винтов крестовой отверткой, чтобы получить доступ внутрь гироскутера.

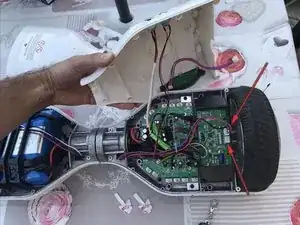

Электронные платы зеркально расположены с обеих сторон, поэтому осмотрите обе, чтобы определить, на какой расположена Bluetooth-схема.

Отсоедините провода подсветки и индикаторных ламп, чтобы снять крышку.

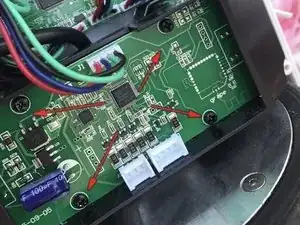

Снимите 4 винта, удерживающие крепление платы.

Удалите 4 винта, закрепляющие плату на креплении.

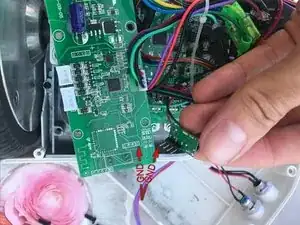

Запомните последовательность проводов, которые нужно припаять к плате Bluetooth.

Используйте паяльник, чтобы припаяать 4 контакта платы Bluetooth к плате гироскутера.

Перед пайкой плат проверьте работоспособность платы Bluetooth, просто вставив контакты — этого достаточно.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
