Замена двигателя DROCON Ninja
Это руководство по замене двигателей на дроне DROCON Ninja DC-014. Двигатели — критическая часть устройства, которая приводит в движение винты. Если дрон не летит прямо или не может взлететь, возможно, двигатели необходимо заменить. Чтобы определить, нужно ли заменять двигатели, ознакомьтесь с руководством по устранению неполадок, ссылка на которое приведена здесь. Для этого руководства требуются отвертка Phillips #00, плоскогубцы и открывающий инструмент.
Шаг 1
Перед началом замены аккумулятора убедитесь, что дрон выключен.
Чтобы выключить дрон, нажмите и удерживайте черную кнопку на верхней части дрона, пока все индикаторы не погаснут.

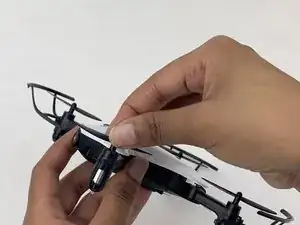

Крепко возьмите язычок аккумулятора между большим и указательным пальцами.
Оттяните аккумулятор от корпуса дрона.
Шаг 2
С помощью отвертки Phillips #00 отвёрните восемь винтов 4 мм на нижней части дрона.
Шаг 3
Осторожно оттяните белую крышку от черного нижнего корпуса.
Шаг 4
Вставьте открывающий инструмент под один из черных пластиковых разъемов, которые соединяют плату с корпусом.
Осторожно потяните открывающий инструмент на себя, чтобы отсоединить плату от пластикового корпуса.
Шаг 5

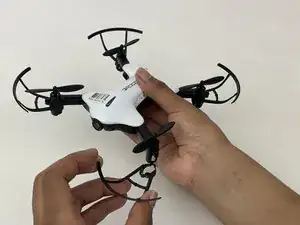

Крепко возьмите защиту лопасти снизу дрона.
Тяните защиту лопасти прямо вниз, отводя её от двигателя.
Шаг 6

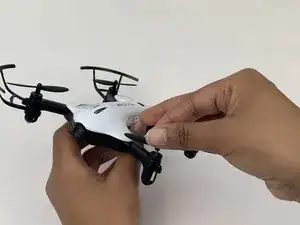

Возьмите центр винта, который нужно заменить.
Потяните винт прямо вверх и отведите от двигателя.
Шаг 7

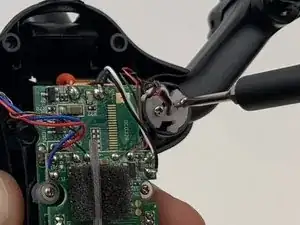

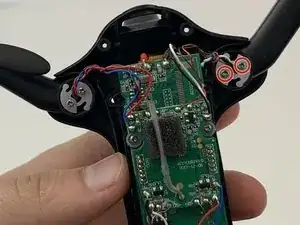

Используйте отвертку Phillips #00, чтобы отвинтить два винта 5 мм, соединяющие руку двигателя с корпусом дрона.

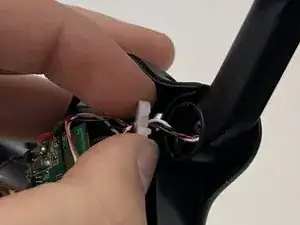

Пальцами аккуратно выньте белый пластмассовый диск из руки двигателя.
Шаг 8

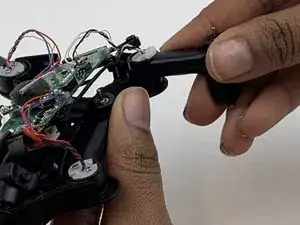

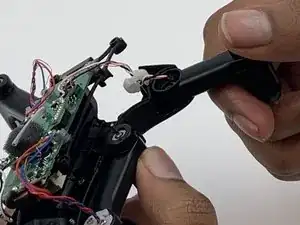

Возьмите руку двигателя и потяните вверх и от корпуса дрона.
Шаг 9

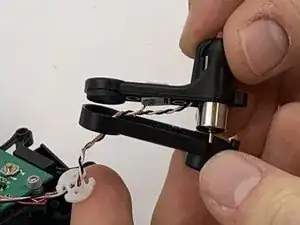

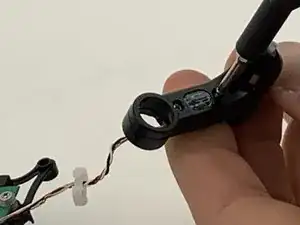

С помощью отвертки Phillips #00 отвинтите три винта 4 мм на пластине руки двигателя.

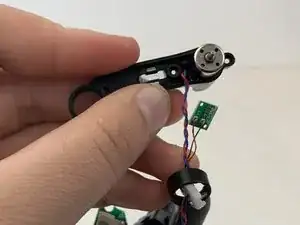

Пальцами разъедините верхнюю и нижнюю части корпуса.
Шаг 10

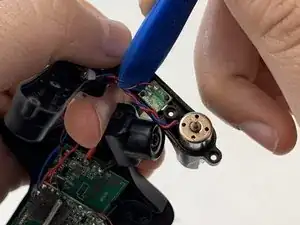

С помощью открывающего инструмента извлеките небольшую плату из руки двигателя.
Шаг 11

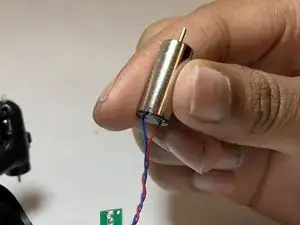

Используйте плоскогубцы, чтобы вынуть двигатель, потянув вверх и отведя его от руки для винта.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
