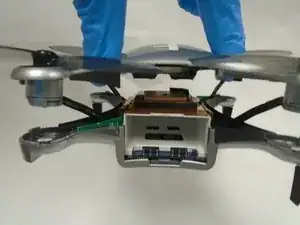

Замена камеры AEE Mach 1
Этот IFIXIT гид позволяет вам безопасно и правильно удалить КАМЕРУ из дрона AEE Mach 1. Чтобы удалить камеру, следуйте пошаговым инструкциям ниже и обязательно используйте указанные инструменты. При снятии верхней панели будьте внимательны, так как есть проводные соединения. Исправьте это!
Шаг 1

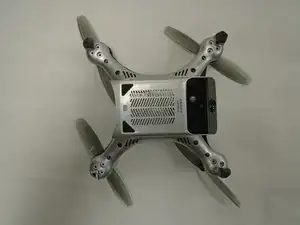

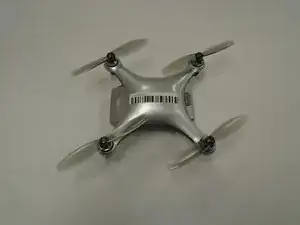

Достаньтe AEE Mach 1 и разместите его на поверхности с винтовыми лопастями вверх.
Шаг 2

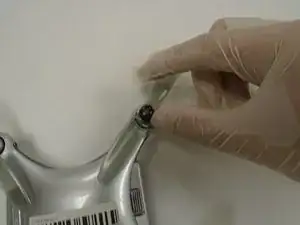

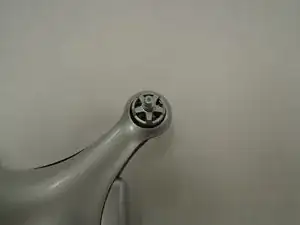

Держа основание одной из лопастей одной рукой, открутите винт лопасти по часовой стрелке. Завершите это действие на всех 4 лопастях.
Шаг 3
Переверните AEE Mach 1 вверх дном.

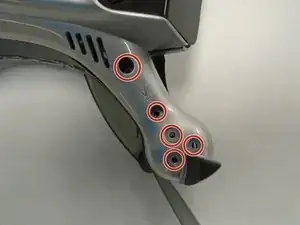

Снимите винты с рук дрона, используя отвертку Torx T5.
Шаг 4
Осторожно подденьте верхнюю панель дрона с помощью лопатки.
Не снимайте панель полностью, так как между двух половин все еще есть проводные соединения.
Поверните верхнюю панель немного, чтобы открыть четыре винта под каждой лопастью.
Удалите каждый из четырех винтов с помощью отвертки Phillips #0.
Снимите верхнюю панель, так как она теперь должна быть свободна от остального устройства.
Шаг 5

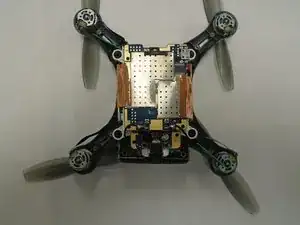

Используя отвертку Phillips #00, удалите винты из четырех углов внутреннего белого шасси.
Шаг 6

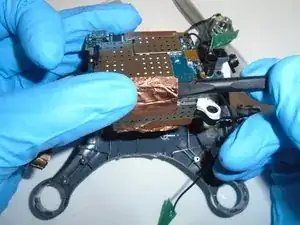

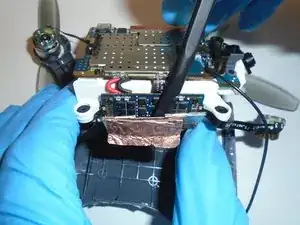

Используя лопатку (или подобный инструмент для поддевания), удалите медную фольгу, использованную в качестве ленты, с боков шасси.

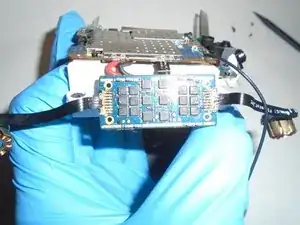

Снимите маленькое металлическое покрытие с боковых плат.
Это можно сделать вручную или с помощью инструмента для поддевания.
Шаг 7

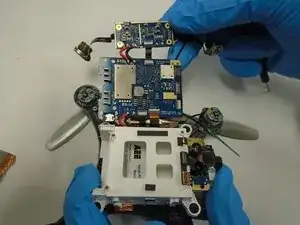

Используя отвертку Phillips #00, удалите четыре винта, отделяющие боковую плату от белого шасси.
Шаг 8

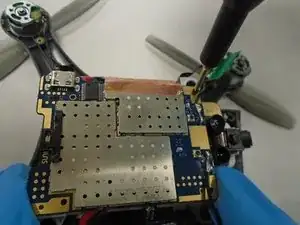

Используя отвертку Phillips #00, удалите четыре винта с большой материнской платой на белом шасси.
Поднимите материнскую плату из корпуса, открывая кабель камеры.
Шаг 9

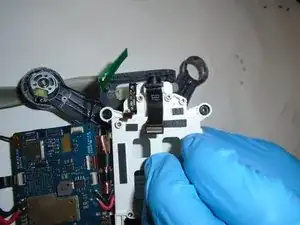

Используя отвертку Phillips #00, удалите четыре винта, удерживающие механизм камеры на месте.

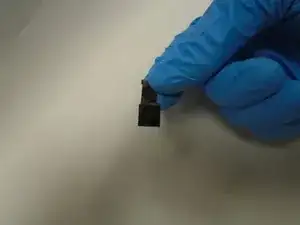

Поднимите камеру из корпуса.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
