Замена пружиныJoystick FlySky FS-TH9X

Транспорт

Основные джойстики имеют пружины, которые помогают поддерживать стабильность и удерживать их на месте. Если переключатель не движется или движется на пружинах, это может означать, что он не на месте или изношен.

Шаг 1

На задней стороне пульта вы увидите 6 винтов с головкой Philips #2 диаметром 5 мм.

Шесть винтов на передней стороне пульта отключают джойстики от пульта и не могут быть использованы для снятия задней панели.

Шаг 2

Используя отвертку Philips размером два, удалите шесть винтов с головкой Philips #2 диаметром 5 мм.

Шаг 3

Используя инструмент для вскрытия с небольшим нажимом, осторожно разъедините пульт, чтобы открыть внутренности.

Шаг 4

Продолжайте диагностику вашего устройства.

Шаг 5

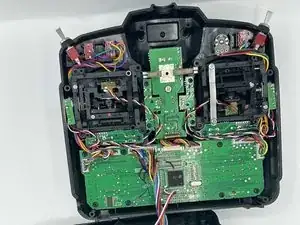

Удалите винты, чтобы открыть устройство и показать внутренности. Для этой секции мы будем работать с верхней половиной пульта.

Шаг 6

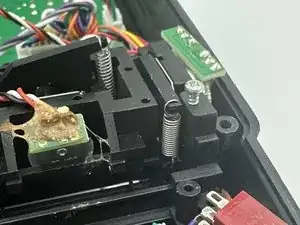

Найдите эту секцию вашего устройства под джойстиками.

Шаг 7

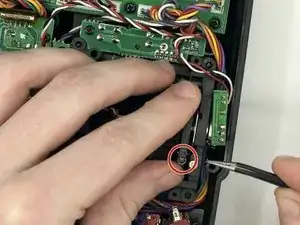

Используя пару тонких пинцетов или кусачек, сначала удалите пружину с крючка на руке, а затем с крючка на другомEndspring.

Шаг 8

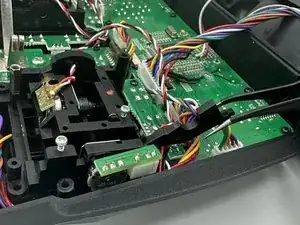

Удалите пластиковую деталь "рука", к которой подключена пружина, и при необходимости замените пружину или деталь "рука".

Легче начать с крепления пружины к крючку, прикрепленному к самому пульту, затем прикрепить пружину к детали "рука".

Шаг 9

1. Замените пружину, начиная с нижнего крючка.

2. Верните пластиковую деталь "рука" на место.

3. Присоедините пружину к детали "рука".

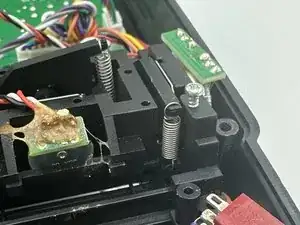

По завершении это будет выглядеть как изображение, показанное здесь. Соберите контроллер и протестируйте джойстики, чтобы убедиться, что всё снова работает правильно.

Перевод руководства с ifixit.com
