Отключенный антенный кабель FlySky FS-TH9X
Антенный кабель мог выйти и отключиться от материнской платы. Осторожно подключите разъем на материнской плате к коннектору на кабеле.
Шаг 1

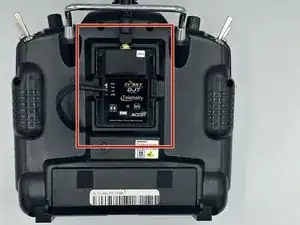

На задней панели пульта найдите антенный блок, помеченный красным.
Шаг 2

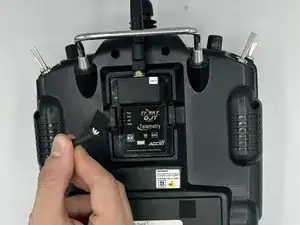

Извлеките кабель, который соединяет антенный блок с контроллером.
Шаг 3

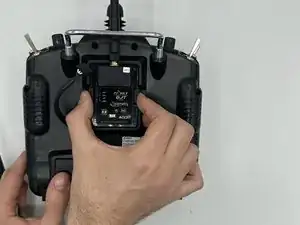

Сжмите защелки по обеим сторонам блока и потяните вверх, чтобы освободить антенный блок от разъема.
Шаг 4

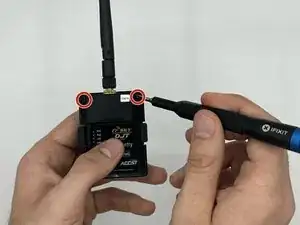

Открутите два винта Philips #1 диаметром 2,5 мм с помощью отвертки и аккуратно снимите переднюю панель.
Шаг 5

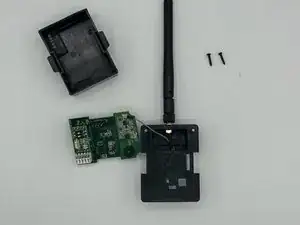

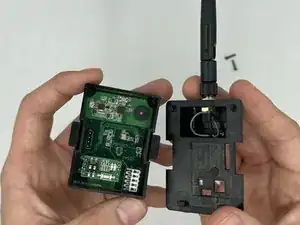

После снятия вы увидите кабель, который подключен к антенне, и материнскую плату.
Шаг 6

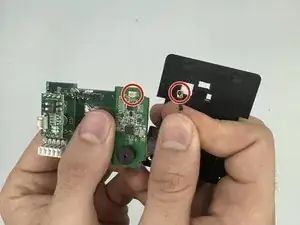

Найдите разъем бронзового цвета и конец кабеля и осторожно подключите их вместе.
Должен быть слышен щелчок.
Шаг 7
После подключения соберите блок обратно.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
