Замена аккумулятора Hover-1 Nomad

Разорвите две гарантийные наклейки, проткнув их отвёрткой или аккуратно оторвав.

Выверните следующие двадцать винтов, поворачивая отвёртку против часовой стрелки:

Восемь винтов Phillips #2 длиной 16,2 мм

Восемь винтов Phillips #2 длиной 15 мм

Четыре винта Phillips #2 длиной 19,1 мм

Отверстия, содержащие большинство винтов, глубокие и узкие. Отвёртка со сменными насадками не сможет до них достать.

Не затягивайте винты слишком сильно при сборке. Перетянутые винты могут треснуть пластиковые каналы, удерживающие корпус на раме ховерборда.

Используйте нейлоновую лопатку, чтобы отжать металлическую ручку от внешнего корпуса.

Поверните металлическую ручку к центру ховерборда, чтобы разблокировать пластину от фиксирующих защёлок.

Поднимите ховерборд с металлической ручки.

Повторите для ручки на другой стороне ховерборда.

Поднимите пластиковую крышку с каждой стороны вверх и от устройства.

Несколько проводов соединяют платы с внешним корпусом. Снимайте корпус аккуратно, чтобы не повредить провода или компоненты.

Отключите следующие провода, сжав защёлки разъёмов и вытянув вилки из разъёмов:

Провода порта зарядки

Провода динамика

Провода кнопки питания

Провода фары

Только провода фары необходимо отсоединить от другой платы.

При сборке убедитесь, что провода подключены к правильным разъёмам на плате.

Перережьте две стяжки вокруг пучка проводов бокорезами.

Стяжка туго затянута вокруг проводов. Будьте осторожны, чтобы не надрезать и не повредить провода при снятии стяжки.

Не прокалывайте и не разрезайте литий‑ионный аккумулятор. Особенно при таких больших батареях повреждение может привести к возгоранию или взрыву.

Отключите платы от аккумулятора, разъединяя оба аккумуляторных разъёма.

Отключите следующие провода, соединяющие платы с датчиками и моторами:

Отключите белые разъёмы, сжав защёлку и потянув разъёмы вверх.

Отключите чёрные разъёмы, раздвинув две стороны друг от друга.

Отключите зелёный, жёлтый и синий кабели, отогнув пластиковую изоляцию и разъединив концы.

Выверните четыре винта Phillips #1 длиной 14 мм в углах каждой платы, поворачивая отвёртку против часовой стрелки.

Снимите плату, потянув её вверх и вынув из ховерборда.

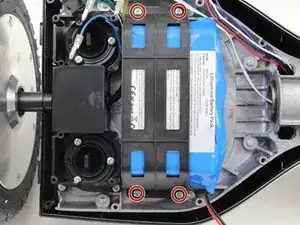

Снимите четыре винта длиной 15 мм с корзины аккумулятора крестовой отвёрткой Phillips #2.

Не прокалывайте и не разрезайте литий‑ионный аккумулятор. Особенно при таких больших батареях повреждение может привести к возгоранию или взрыву.

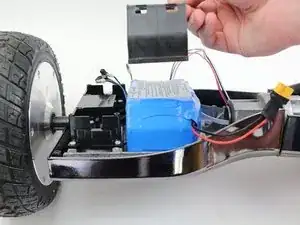

Поднимите корзину аккумулятора вверх и снимите её с аккумулятора.

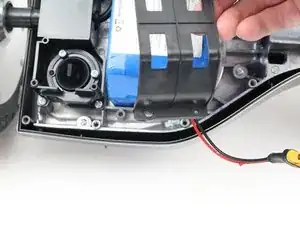

Снимите аккумулятор, подняв его с рамы ховерборда.

Аккумулятор приклеен к раме с помощью липкой ленты. Его можно снять вручную, приложив некоторое усилие.
