Замена узла динамика Hover-1 Nomad
Если ваш Nomad не воспроизводит звук даже при включении, возможно, узел динамика повреждён. Следуйте этому руководству, чтобы заменить узел динамика в Hover-1 Nomad.
Шаг 1
Разорвите две гарантийные наклейки, проткнув их отверткой или сняв их.
Удалите следующие двадцать винтов, поворачивая отвертку против часовой стрелки:
Восемь винтов Phillips #2 длиной 16,2 мм
Восемь винтов Phillips #2 длиной 15 мм
Четыре винта Phillips #2 длиной 19,1 мм
Отверстия, в которых находятся большинство винтов, глубокие и узкие. Отвертка с сменными насадками не сможет до них достать.
Не затягивайте винты чрезмерно при повторной сборке. Слишком сильное затягивание может треснуть пластиковые направляющие, удерживающие корпус на раме гироскутера.
Шаг 2
Используйте нейлоновую лопаточку, чтобы отжать металлическую ручку от внешнего корпуса.
Поверните металлическую ручку в сторону центра гироскутера, чтобы разблокировать пластину от удерживающих защёлок.
Поднимите гироскутер с металлической ручки.
Повторите для ручки с другой стороны гироскутера.
Шаг 3
Поднимите пластиковую крышку с каждой стороны вверх и от устройства.
Несколько проводов соединяют платы с внешним корпусом. Снимайте корпус аккуратно, чтобы не повредить провода или компоненты.
Шаг 4
Отключите следующие провода, сжав фиксаторы разъёмов и вытащив штекеры из гнёзд:
Провода зарядного порта
Провода узла динамика
Провода кнопки питания
Провода фары
От другой платы требуется отключить только провода фары.
Убедитесь, что провода подключены к правильным разъёмам на плате при повторной сборке.
Шаг 5

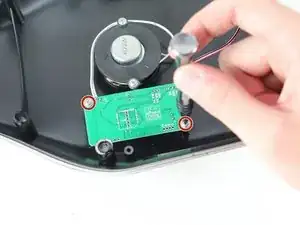

Удалите два винта Phillips #1 длиной 13 мм в углах платы узла динамика.

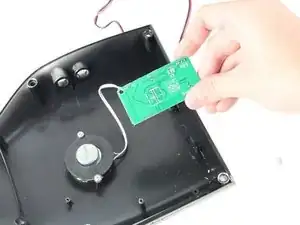

Вы не можете полностью отсоединить плату от динамика. Пока отложите её в сторону.
Шаг 6

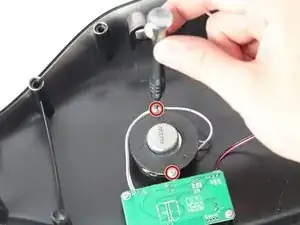

Удалите два винта Phillips #1 длиной 13 мм, крепящие скобу фиксации динамика к корпусу.
Шаг 7

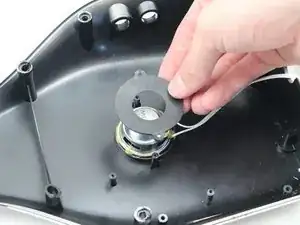

Поднимите скобу фиксации динамика вверх и снимите её с динамика.
Шаг 8

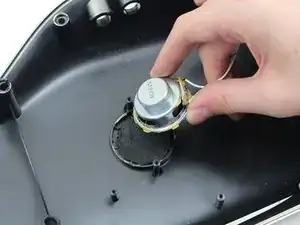

Разорвите клей, соединяющий динамик с внешним корпусом, поддев динамик нейлоновой лопаточкой.
Снимите динамик с внешнего корпуса.
Шаг 9

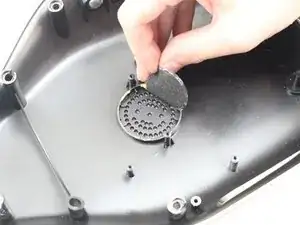

Используйте нейлоновую лопаточку, чтобы снять тканевую накладку динамика с внешнего корпуса.
Снимите ткань с внешнего корпуса.
Новые динамики и ткань уже будут склеены вместе. При повторной сборке прикладывайте весь узел к внешнему корпусу сразу.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
