Замена мотора колеса Hover-1 Liberty

Переверните ховерборд так, чтобы наклейки были сверху.

Снимите двадцать винтов 18 мм с помощью крестовой отвертки Phillips #2, поворачивая против часовой стрелки.

Снимите нижнюю крышку, оттянув её от ховерборда.

Крышка на стороне без батареи имеет два провода, соединяющих кнопку питания и порт зарядки.

Отсоедините один разъём от платы на стороне без батареи.

Отсоедините следующий разъём от платы на стороне без батареи.

Чтобы снять разъёмы, сожмите вилку и потяните от платы.

Разместите ховерборд так, чтобы платы датчиков были обращены к вам.

Отсоедините разъём батареи, разъединяя его.

Сдвиньте резиновые изоляторы с разъёма на синих, зелёных и жёлтых проводах.

Разъедините цветные провода, потянув их друг от друга.

Большие цветные провода, соединяющие платы датчиков с колесами, должны соответствовать по цветам, чтобы мотор работал правильно.

Снимите белый кабель с плат датчиков, отключив кабель с каждой стороны ховерборда.

Чтобы освободить разъём кабеля, сожмите боковые части и потяните его от платы датчика.

Снимите четыре винта 10 мм крестовой отверткой Phillips #1.

Снимите плату датчиков, подняв её от ховерборда.

Повторите шаги 4–8, чтобы снять плату датчиков с другой стороны.

Разместите ховерборд так, чтобы четыре болта Ален 36 мм были направлены вверх.

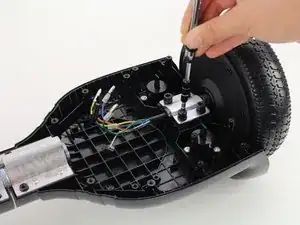

Снимите четыре болта Ален 36 мм с каждой стороны, используя ключ-шестигранник 5 мм.

Четыре болта Ален имеют стопорные шайбы.

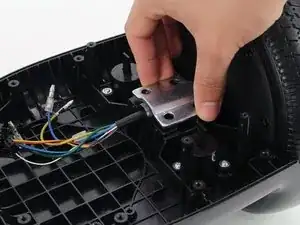

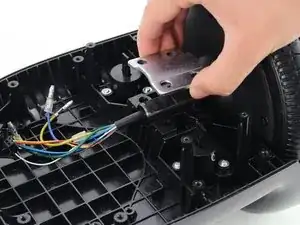

Поднимите металлическую прижимную пластину от вала мотора.

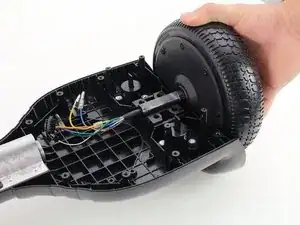

Поднимите узел мотора от ховерборда.

На валу мотора есть плоская поверхность, которая должна быть ориентирована вверх, к металлической пластине.

Узел мотора должен быть заподлицо с боковой частью ховерборда.
