Замена разъёма зарядки Hover-1 Nomad

Разорвите две гарантийные наклейки, проколов их отвёрткой или аккуратно оторвав.

Удалите следующие двадцать винтов, поворачивая отвёртку против часовой стрелки:

Восемь винтов Phillips #2 длиной 16,2 мм

Восемь винтов Phillips #2 длиной 15 мм

Четыре винта Phillips #2 длиной 19,1 мм

Отверстия, содержащие большинство винтов, глубокие и узкие. Отвёртка с заменяемыми насадками не сможет до них достать.

Не затягивайте винты слишком сильно при сборке. Перетянутые винты могут расколоть пластиковые каналы, удерживающие корпус на раме гироскутера.

Используйте нейлоновую лопатку, чтобы отжать металлическую ручку от внешнего корпуса.

Поверните металлическую ручку в сторону центра гироскутера, чтобы разблокировать пластину от удерживающих защёлок.

Снимите гироскутер с металлической ручки.

Повторите для ручки на другой стороне гироскутера.

Поднимите пластиковую крышку с каждой стороны вверх и отведите её от устройства.

Несколько проводов соединяют платы с внешним корпусом. Снимайте корпус аккуратно, чтобы не повредить провода или компоненты.

Отключите следующие провода, сжав язычки разъёмов и вытянув штекеры из гнёзд:

Провода разъёма зарядки

Провода динамического блока

Провода кнопки питания

Провода фары

От другой платы требуется отключить только провода фары.

Убедитесь, что провода подключены к правильным разъёмам на плате при сборке.

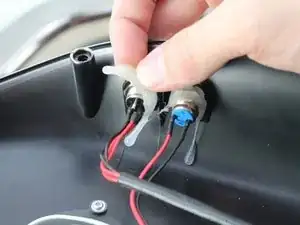

Снимите клей вокруг разъёма зарядки.

Открутите шестигранную гайку вокруг разъёма зарядки, поворачивая гайку против часовой стрелки плоскогубцами.

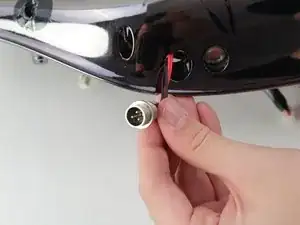

Протяните провод и разъём через снятую гайку и вытащите разъём зарядки через отверстие во внешнем корпусе.

Протягивание разъёма через гайку плотное. Попробуйте повернуть штекер боком, чтобы пропустить разъём через гайку.
