Замена плат гироскопического датчика Hover-1 Nomad
Если у вашего Hover-1 Nomad серьезные электрические проблемы, одна из плат гироскопического датчика может быть повреждена. Следуйте этому руководству, чтобы снять и заменить две платы в вашем Nomad. Платы управления контролируют датчики, моторы, фары и динамик в сигвеевом самокате.
Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой сигвея. Это снижает риск опасного теплового события, если аккумулятор случайно повредится во время ремонта.
Шаг 1
Повредите две гарантийные наклейки, проткнув их отверткой, или аккуратно отклейте их.
Удалите следующие двадцать винтов, вращая отвертку против часовой стрелки:
Восемь винтов Phillips #2 длиной 16,2 мм
Восемь винтов Phillips #2 длиной 15 мм
Четыре винта Phillips #2 длиной 19,1 мм
Отверстия, в которых находятся большинство винтов, глубокие и узкие. Отвертка со сменными насадками не сможет до них дотянуться.
Не затягивайте винты чрезмерно при сборке. Сильное затягивание может привести к трещинам в пластиковых направляющих, где корпус крепится к раме сигвея.
Шаг 2
Используйте нейлоновую лопатку, чтобы отодвинуть металлическую ручку от внешнего корпуса.
Поверните металлическую ручку в сторону центра сигвея, чтобы освободить пластину из крепежных защелок.
Снимите сигвей с металлической ручки.
Повторите для ручки с другой стороны сигвея.
Шаг 3
Поднимите пластиковую крышку с каждой стороны и отведите её от устройства.
Несколько проводов соединяют платы с внешним корпусом. Снимайте корпус аккуратно, чтобы не повредить провода или компоненты.
Шаг 4
Отключите следующие провода, защипнув язычки разъёмов и вытащив штекеры из гнёзд:
Провода разъёма зарядки
Провода сборки динамика
Провода кнопки питания
Провода фары
Только провода фар нужно отсоединить от другой платы.
При сборке убедитесь, что провода подключены к правильным гнёздам на плате.
Шаг 5

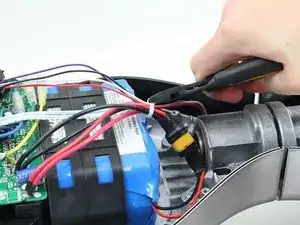

Перережьте две стяжки вокруг пучка проводов кусачками для проводов.
Стяжка плотно зажата вокруг проводов. Будьте осторожны, чтобы не повредить и не перерезать провода при удалении стяжки.
Не прокалывайте и не разрезайте литий-ионный аккумулятор. Особенно у такого крупного аккумулятора есть риск возгорания или взрыва при повреждении.
Шаг 6

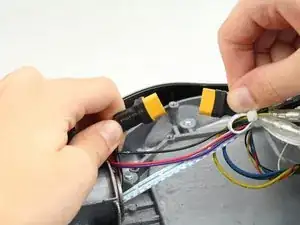

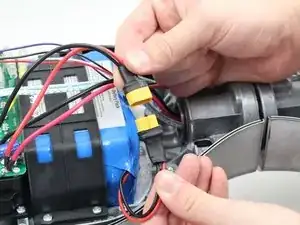

Отключите платы от аккумулятора, разъединяя оба разъёма аккумулятора.
Шаг 7
Отключите следующие провода, соединяющие платы с датчиками и моторами:

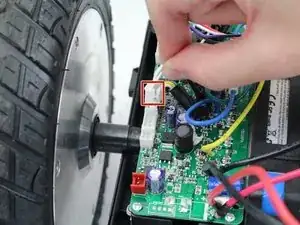

Отключите белые разъёмы, защипнув защёлку и потянув разъёмы вверх.

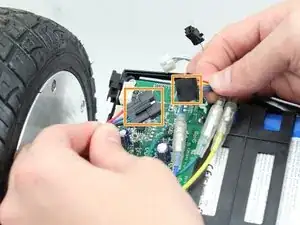

Отключите чёрные разъёмы, разведя две стороны в стороны.

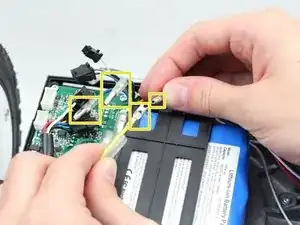

Отключите зелёные, жёлтые и синие кабели, оттянув пластиковую защиту и разъединив концы.
Шаг 8

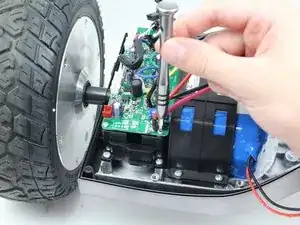

Удалите четыре винта Phillips #1 длиной 14 мм в углах каждой платы, поворачивая отвертку против часовой стрелки.
Шаг 9

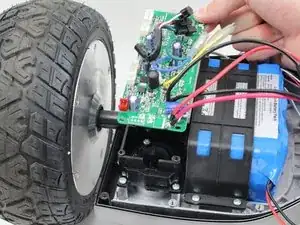

Снимите плату, поднимая её вверх и вынимая из сигвея.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
