Замена DC-моторов квадрокоптера UDI U842

Чтобы открыть моторный отсек, сначала удалите нижний светильник, открутив

один винт Phillips на 6 мм.

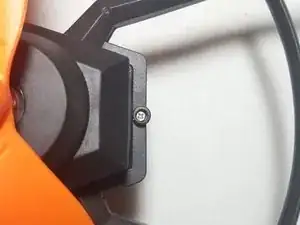

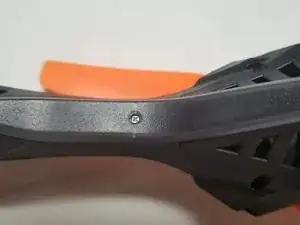

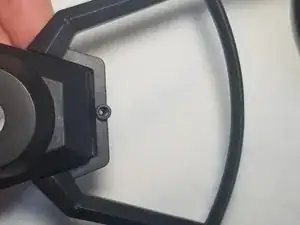

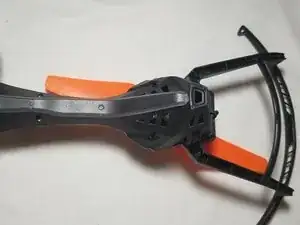

Открутите единственный винт бампера пропеллера снаружи моторного отсека.

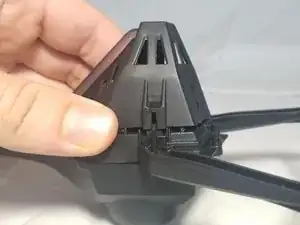

Нажмите вверх на каждую из двух защелок, соединяющих бампер с нижним корпусом.

Сдвиньте бампер вверх, чтобы снять его с дрона.

Пропеллер не показан на этих фотографиях, потому что шаги по удалению бампера и пропеллера взаимозаменяемы. Выберите последовательность, которая вам удобнее!

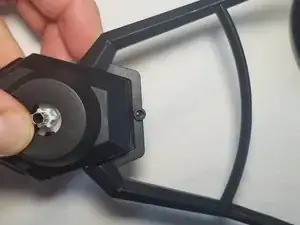

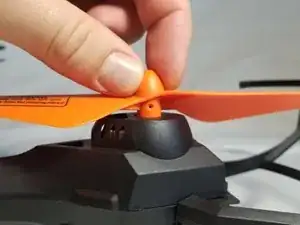

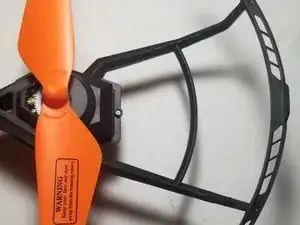

Чтобы снять пропеллер, сначала открутите винт крепления пропеллера.

Затем сдвиньте пропеллер вверх, чтобы снять его с вала мотора.

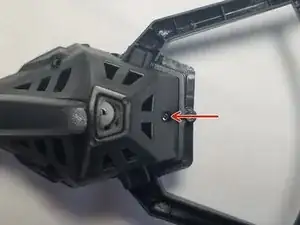

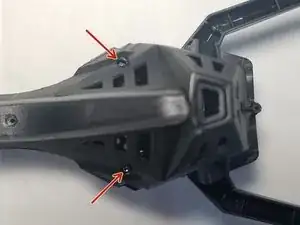

Открутите три винта по периметру корпуса мотора.

Три винта Phillips на 6 мм.

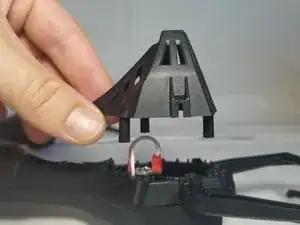

Уберите корпус мотора, потянув за края призматического корпуса.

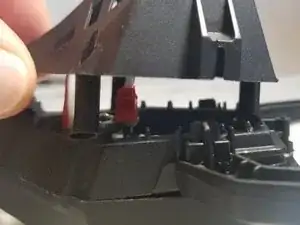

Корпус может потребовать значительных усилий для снятия. Будьте осторожны, чтобы не сломать штифты (показаны крупным планом на третьем фото).

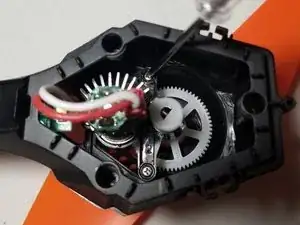

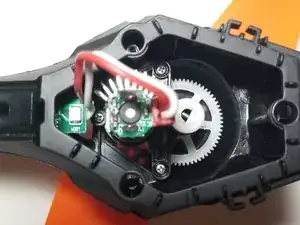

Удалите три винта крепления мотора.

Три винта Phillips на 6 мм.

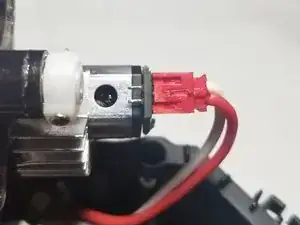

Вилка моторного кабеля кажется покрыта восковым герметиком.

Используйте тонкий лезвие или нож X-ACTO, чтобы прорезать воск внизу, чтобы освободить вилку.

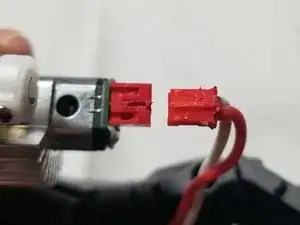

Отсоедините моторный кабель, потянув наружу и осторожно покачивая вилку.

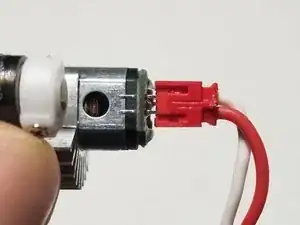

Будьте осторожны, чтобы не оторвать разъем, установленный на плате, как показано на третьем фото. Если разъем начинает loosen, просто нажмите его обратно, и он встанет на место.

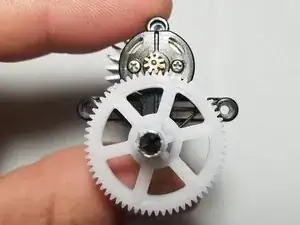

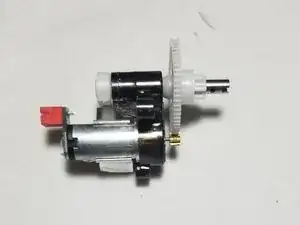

Открутите два винта крепления на передней части мотора.
