Замена ЖК-экрана Visual Land Prestige Elite 9Q

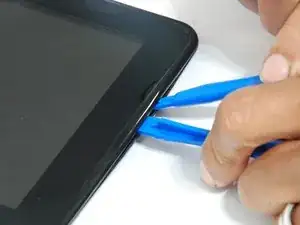

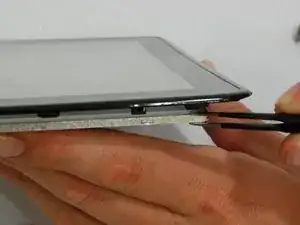

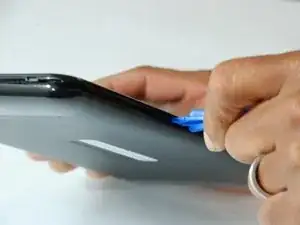

Используя большой пластиковый инструмент для вскрытия, начните с одной стороны устройства и приложите лёгкое давление в шов между верхней и нижней внешними крышками.

Поместите меньший пластиковый инструмент в том же месте и медленно сдвигайте его вдоль кромки.

Вы должны почувствовать, как начинают ослабевать пластиковые защёлки.

Перемещайте инструмент вокруг каждой защёлки и продолжайте по периметру устройства, пока все защёлки не ослабеют.

Пользователь рискует повредить защёлки, если будет сдвигать инструмент слишком быстро.

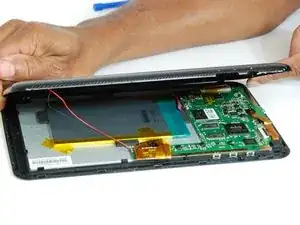

Когда все защёлки ослаблены, положите устройство экраном вниз на мягкую поверхность и аккуратно приподнимите внешнюю крышку.

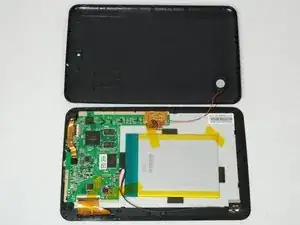

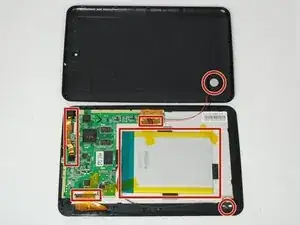

Откройте крышку и положите, как показано, оставив провода динамика свободными.

Выделенные области показывают места соединений для разборки.

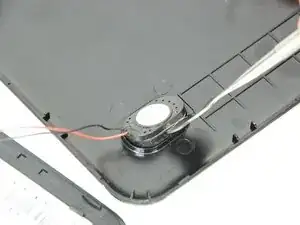

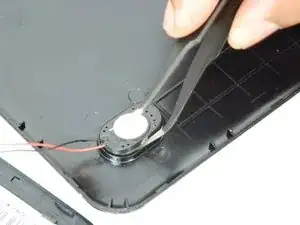

Используя крючковые пинцеты и лопаточку, осторожно оторвите приклеенный динамик от корпуса.

Пинцеты могут повредить динамик.

Динамик всё ещё подключён к плате проводом, поэтому будьте осторожны в этом процессе.

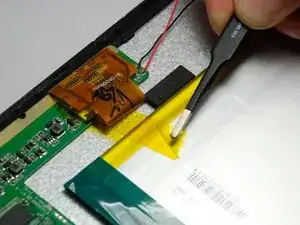

Используя пинцет с широкими губками, аккуратно снимите три куска ленты, прикреплённые к батарее.

Батарея всё ещё подключена к плате; не повредите ленту, так как она удерживает батарею в корпусе устройства.

Далее снимите модуль Wi‑Fi с нижней части устройства. Он просто отрывается.

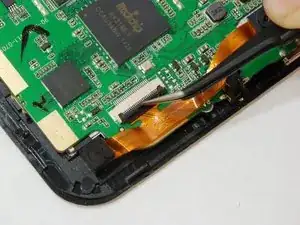

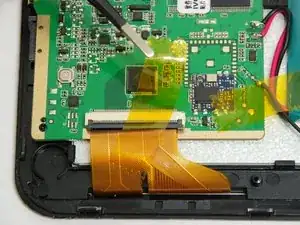

Осторожно снимите ленту с платы и отсоедините ZIF‑разъёмы для передней панели и ЖК‑экрана.

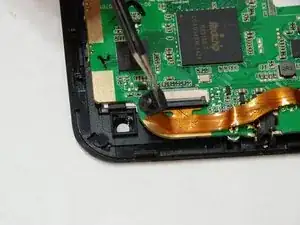

Используйте пинцет, чтобы приподнять чёрную фиксирующую защёлку сверху ZIF‑разъёма.

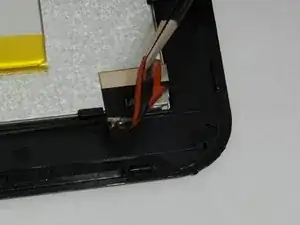

Используйте крючковые пинцеты, чтобы осторожно приподнять фронтальную камеру, захватив набивку на задней стороне камеры.

Расположена в углу планшета

Не захватывайте объектив камеры — пинцеты могут повредить линзу.

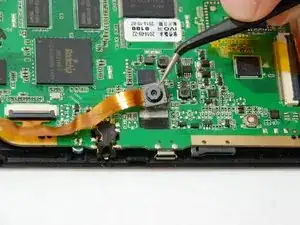

Используйте крючковые пинцеты, чтобы аккуратно извлечь тыльную камеру, захватив угол корпуса камеры.

Расположена над разъёмом зарядки.

Не захватывайте объектив камеры — пинцеты повредят линзу.

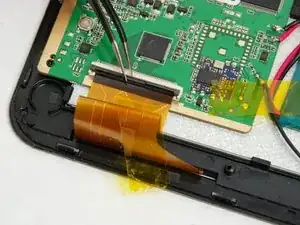

Используйте крючковые пинцеты, чтобы аккуратно перевернуть вверх фиксирующуюся защёлку ZIF‑разъёма.

После поднятия защёлки ZIF удалите модуль камеры.

Это три винта, удерживающие плату.

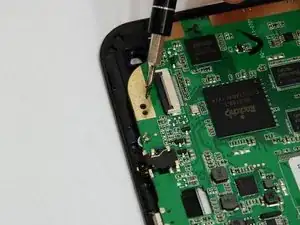

Используйте отвертку J00 или PH00, чтобы открутить три винта.

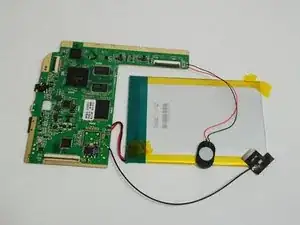

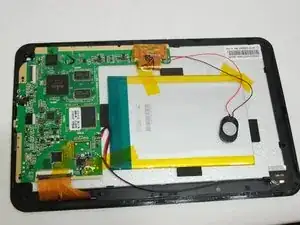

Освободите место на рабочей поверхности и снимите батарею, плату, динамик и модуль Wi‑Fi как единое целое с ЖК‑экрана и переднего стекла.

Обращайтесь аккуратно, так как батарея, динамик и модуль Wi‑Fi соединены пайкой.

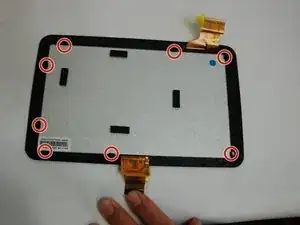

Показаны все защёлки, которые фиксируют ЖК‑экран к переднему стеклу.

Начните с угла и отогните одну из чёрных защёлок. Одновременно попытайтесь попасть под экран пинцетом.

Как только одна сторона оторвётся, остальная часть должна сниматься относительно легко.

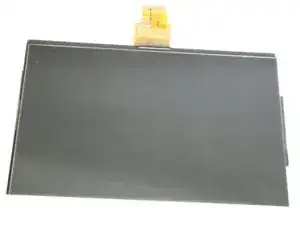

После отделения переднего стекла от ЖК‑экрана положите ЖК‑экран белой стороной изолона вниз — он будет выглядеть так.

Не кладите экран чёрной стороной вниз, чтобы не повредить матрицу.

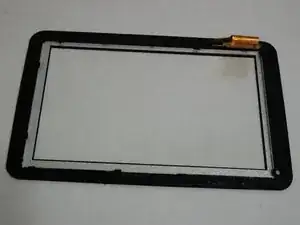

После снятия ЖК‑экрана вот как выглядит компонент переднего стекла.

На этом этапе можно точнее определить, повреждён ли ЖК‑экран или треснуло переднее стекло.
