Замена аккумулятора Visual Land Prestige Elite 9Q

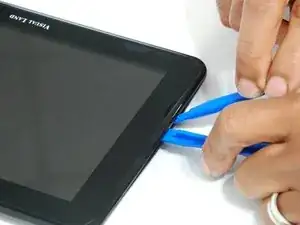

Используя большой пластиковый инструмент для открытия, начните с одной стороны устройства и приложите легкое давление в шве между верхней и нижней внешними крышками.

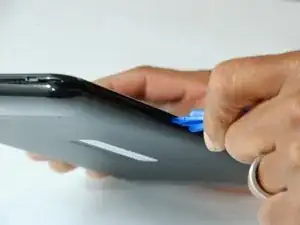

Перемещайте меньший пластиковый инструмент в месте большого и медленно проводите вдоль края.

Вы должны почувствовать, как каждое пластиковое соединение начинает ослабевать.

Перемещайте инструмент вокруг каждого соединения и продолжайте обходить устройство, пока все соединения не будут ослаблены.

Пользователь рискует повредить соединения, если инструмент двигать слишком быстро.

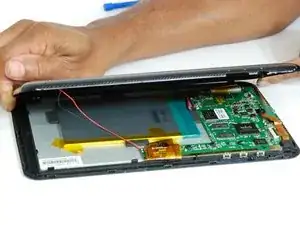

Как только все соединения будут ослаблены, разместите устройство на экране на мягкой поверхности и аккуратно поднимите внешнюю оболочку.

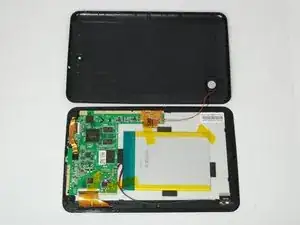

Откройте корпус и уложите так, чтобы провода динамика не были натянуты.

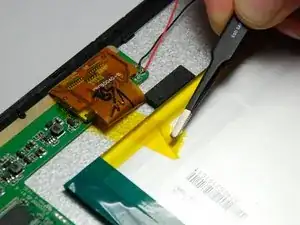

Используйте пинцет с широким концом, чтобы аккуратно снять три кусочка скотча, прикрепленных к аккумулятору.

После удаления скотча аккумулятор будет свободен от планшета, кроме проводных соединений с платой.

Будьте осторожны, чтобы не повредить скотч сильно, так как именно он будет удерживать аккумулятор на месте.

Отметьте, где находятся положительные (красный) и отрицательные (черный) провода на плате.

Отметки будут использоваться для сборки.

Перед отключением аккумулятора ознакомьтесь с Советами по пайке, чтобы обеспечить правильную пайку.

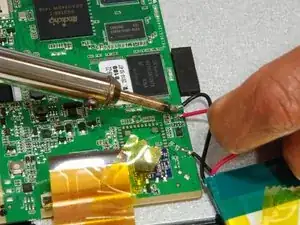

Используйте паяльник, чтобы удалить положительный (красный) провод аккумулятора.

Коснитесь положительного провода металлической поверхности, действуя как заземление, чтобы разрядить аккумулятор. В зависимости от уровня заряда аккумулятора это может занять до 30 секунд, чтобы убедиться, что он полностью разряжен.

Убедитесь, что провода и припой не касаются друг друга, так как это повредит устройство.

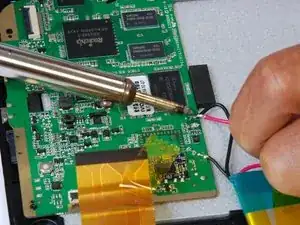

Удалите отрицательный (черный) провод аккумулятора.

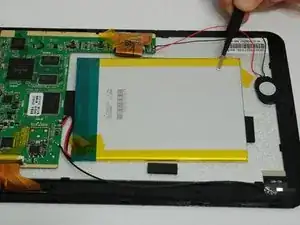

Удалите и утилизируйте старый аккумулятор. Установите новый аккумулятор и запаяйте сначала положительные, а затем отрицательные контакты
