Замена ЖК-дисплея Visual Land Prestige Pro 7D

Отверткой PH #00 отвинтите два винта с крестовой головкой 4,0 мм, расположенные возле портов внизу устройства.

Будьте осторожны при снятии задней панели. Динамик соединён с передней и задней панелями и может выскочить, если приподнимать заднюю панель неаккуратно.

Вставьте пластиковый инструмент для поддевания между передней и задней панелями и разъедините их по всем четырём сторонам.

Проще всего начать с одной из сторон и обойти устройство по кругу. Самая сложная сторона — нижняя, с портами, её можно оставить на последней.

Есть небольшие защёлки, которые усложняют процесс. Может потребоваться умеренная сила, чтобы разъединить панели.

Снимите чёрную прокладку на задней стороне камеры, аккуратно оторвав её.

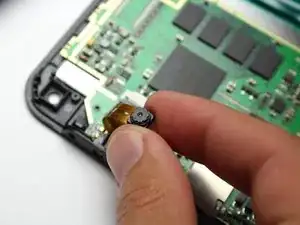

Повернув устройство так, чтобы нижняя часть была от Вас, вытащите камеру из её чёрного корпуса.

Камера выйдет при подъёме пальцами.

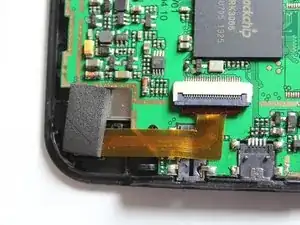

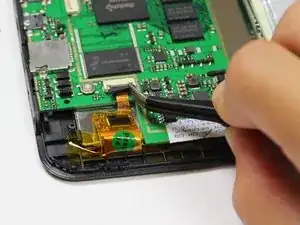

Пинцетом поднимите серый разъём, соединяющий шлейф камеры с платой, из бежевого корпуса. Он должен повернуться вверх, что позволит выдвинуть шлейф из-под разъёма.

Отверткой Phillips #00 удалите три винта 4,0 мм, фиксирующие плату.

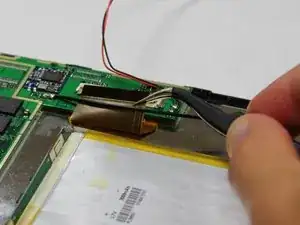

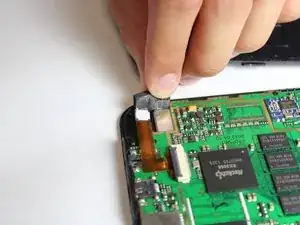

Пинцетом поднимите серый разъём, расположенный рядом с батареей и динамиком, из бежевого корпуса. Он должен повернуться вверх, что позволит выдвинуть шлейф из-под разъёма.

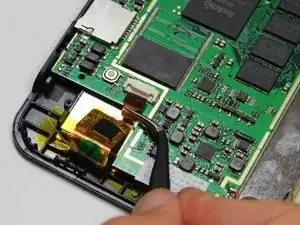

Пинцетом поднимите серый разъём, расположенный рядом с кнопкой сброса, из бежевого корпуса. Он должен повернуться вверх, что позволит выдвинуть шлейф из-под разъёма.

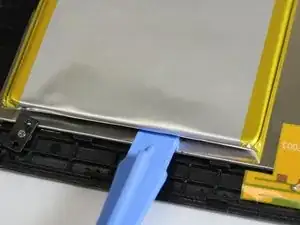

Поверните устройство и пластиковым широким инструментом подденьте батарею с задней стороны серебристого ЖК-дисплея.

Не беспокойтесь, если батарея согнётся при снятии. Она гибкая, и вы её не повредили.

Некоторая клейкая масса, удерживающая батарею, может прилипнуть к задней стороне ЖК-дисплея.

Поднимите плату и батарею с передней панели.

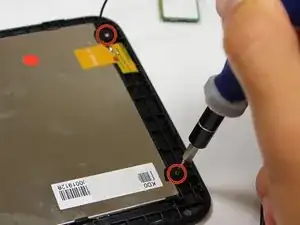

Отверткой Phillips #00 удалите два винта 3,0 мм, фиксирующие чёрные защёлки.

Каждый винт прижимает чёрную защёлку к серебристому ЖК-дисплею. После снятия винтов эти защёлки отпадут.

При сборке устройства винты проходят через средние отверстия чёрных защёлок.

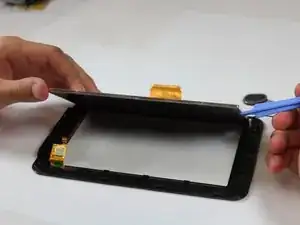

Пластиковым инструментом для открывания аккуратно подденьте чёрные крючки, оттягивая их от краёв серебристого ЖК-дисплея. Затем снимите ЖК-дисплей с передней панели.

При снятии ЖК-дисплея некоторые пластиковые защёлки, удерживающие его на передней панели, могут зацепиться за края дисплея. Избегайте этого, слегка выгибая переднюю панель наружу при удалении дисплея.

Паяльные пистолеты горячие и могут легко повредить вас или устройство.

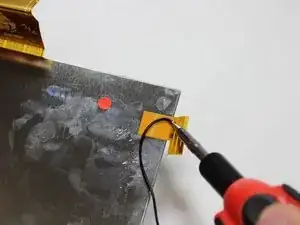

Отпаяйте чёрный провод от ЖК-дисплея.

Для информации о пайке смотрите наше руководство: Как паять и выпаивать соединения.
