Замена передней и задней камер Visual Land Prestige Elite 9Q
В этом руководстве показан правильный способ снять камеры для их повторного подключения или замены. Для этого не требуется пайка или винты.
Шаг 1

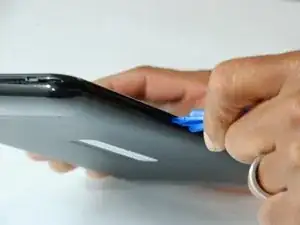

Используя большой пластиковый инструмент для раскрытия, начните с боковой стороны устройства и аккуратно надавите в шов между верхней и нижней внешними крышками.

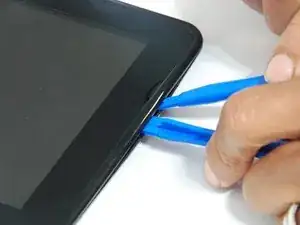

Поместите меньший пластиковый инструмент в том месте, где используется большой инструмент для раскрытия, и медленно проведите по краю.
Вы должны почувствовать, как начинают ослабевать пластиковые защелки.
Шаг 2
Перемещайте инструмент вокруг каждой защелки и продолжайте по периметру устройства, пока все соединения не будут ослаблены.
Пользователь рискует повредить соединения, если инструмент сдвигать слишком быстро
Шаг 3

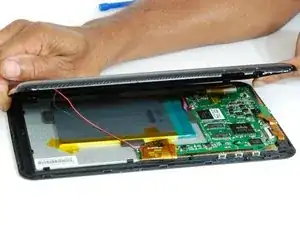

Когда все защелки ослаблены, положите устройство экраном на мягкую поверхность.

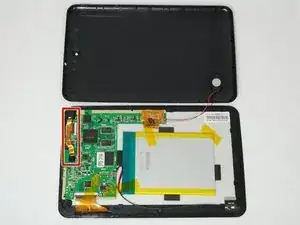

Откройте корпус и разместите его как показано, сохраняя провод динамика свободным; компонент камеры выделен красным.
Шаг 4

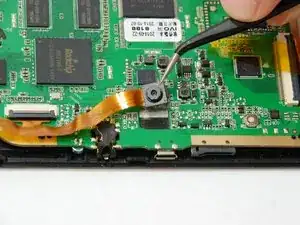

Используя крючкообразные пинцеты, осторожно отделите приклеенные камеры от печатной платы.
Позвольте каждой камере опереться на печатную плату, пока вы переходите к ZIF (коннектор с нулевым усилием вставки) на плате.
Избегайте касания линзы камеры пинцетом.
Шаг 5

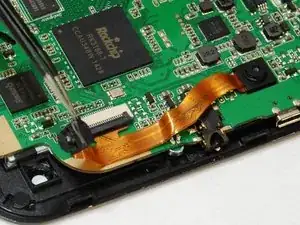

С помощью крючкообразных пинцетов аккуратно отогните вверх черный откидной ZIF-коннектор, чтобы отключить модуль камеры.
После отгибания ZIF-коннектора модуль камеры можно удалить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
