Замена динамика Visual Land Prestige Elite 9Q

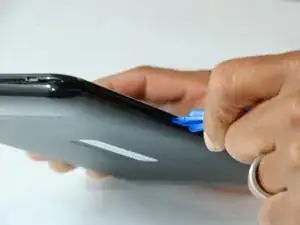

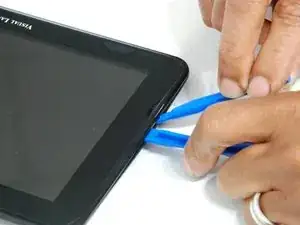

Используя большой пластиковый инструмент для открытия, начните вдоль боковой стороны устройства и приложите легкое давление в шве между верхними и нижними внешними крышками.

Передвигайте меньший пластиковый инструмент в том месте, где находится большой инструмент, и медленно скользите вдоль края.

Вы должны почувствовать, как каждое пластиковое соединение начинает ослабевать.

Переместите инструмент вокруг каждого соединения и продолжайте обходить устройство, пока все соединения не будут ослаблены.

Пользователь рискует повредить соединения, если инструмент будет двигаться слишком быстро.

Как только все соединения будут ослаблены и используя мягкую поверхность, поместите устройство на его экран.

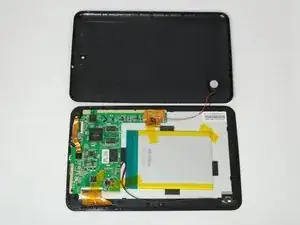

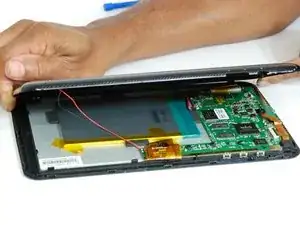

Откройте корпус и уложите, как показано на изображении, оставляя провода динамика свободными.

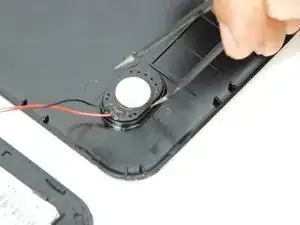

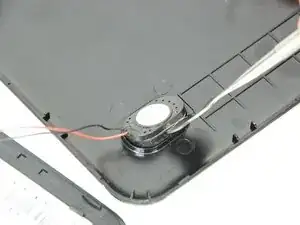

Используя антистатические пинцеты и лопатку, осторожно снимите приклеенный динамик с корпуса.

Динамик все еще подключен к материнской плате проводом.

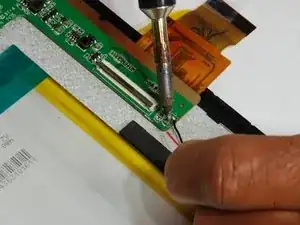

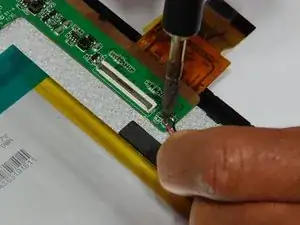

Далее найдите место, где провода динамика подключаются к материнской плате.

Обратите внимание на расположение красного и черного проводов, так как перепутать их может привести к повреждению устройства.

Перед заменой динамика полезно отключить ленту ЖК-дисплея, чтобы обеспечить достаточное пространство.

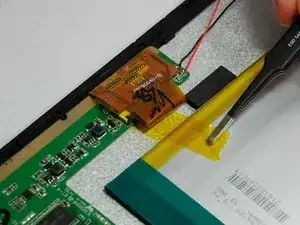

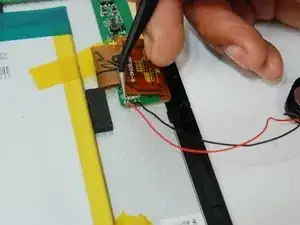

Удалите ленту, и с помощью крючковых пинцетов отключите соединение ЖК-дисплея ZIF (нулевое усилие вставки).

Соединение ZIF требует маневрирования, но лента должна быть свободна и отодвинута в сторону.

Перед отключ
