Замена динамиков Supersonic Matrix SC-91MID
В этом руководстве показано, как получить доступ к динамикам планшета Supersonic Matrix SC-91MID, а также как их снять и заменить. Замена динамиков планшета может быть необходима по различным причинам, таким как старение, повреждение водой или неисправное соединение проводов.
Перед тем как начать, убедитесь, что планшет полностью выключен. Также ознакомьтесь с этим руководством Как паять и распаивать соединения, чтобы узнать, как паять и распаивать соединения.
Внимание:
При пайке и распайке надевайте соответствующее защитное снаряжение, такое как защитные очки и одежду с длинными рукавами, так как припой может «прыгать» из-за накопления тепла.
НЕ ПРИКАСАЙТЕСЬ К ПАЯЛЬНИКУ!
Если паяльник слишком горячий, вы можете повредить соединители и устройство.
Шаг 1
Используйте открывающий инструмент, чтобы разъединить заднюю крышку планшета, вставив инструмент в щель между задней крышкой и сенсорным экраном.
Обходите по периметру планшета, чтобы отсоединить заднюю крышку и аккуратно снимите ее, чтобы не порвать никакие подключенные кабели.
Шаг 2
Используйте лопатку, чтобы осторожно отключить шлейфы дисплея от материнской платы.
Шаг 3
Чтобы снять аккумулятор, используйте лопатку для поддевания аккумулятора и отодвиньте его от планшета.
Вы можете столкнуться с трудностями при снятии из-за клея, удерживающего аккумулятор на месте.
Обходите по периметру аккумулятора с помощью лопатки или открывающих лопаток осторожно, чтобы не погнуть и не проколоть аккумулятор.
Шаг 4
Используйте лопатку, чтобы снять динамики.

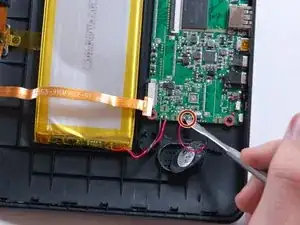

Чтобы снять материнскую плату, открутите три винта, удерживающие плату на месте, с помощью крестовой отвертки.
Шаг 5
Удалите четыре провода динамиков, соединяющие динамик с материнской платой, с помощью паяльной станции.
Если вы не знакомы с пайкой или распайкой, ознакомьтесь с этим руководством Как паять и распаивать соединения
Обязательно носите защитные очки. Также учтите, что паяльник будет очень горячим.
Инструмент на изображении не требуется для этого шага. Он используется только для указания на провода.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
