Замена камеры HP 10 2101
Камеры непосредственно прикреплены к материнской плате через кабели веб-камеры. Чтобы получить доступ к этим кабелям для снятия камер, сначала необходимо извлечь аккумулятор. Для выполнения этого руководства также требуется распаять контакты аккумулятора от материнской платы.
Шаг 1
Найдите разъём карты SD.
Шаг 2
Вставьте самый маленький пластиковый инструмент для вскрытия в разъём карты SD. Аккуратно подденьте до отделения задней панели от панели экрана.
Не вставляйте инструмент для вскрытия слишком глубоко. Избегайте контакта с металлом внутри разъёма.
Шаг 3
Сдвигайте инструмент вдоль шва между задней панелью и панелью экрана, поддев панели и перемещаясь по краям.
Шаг 4
Отделите заднюю панель от остальной части устройства.
Шаг 5
Распаяйте разъёмы аккумулятора от материнской платы.
Шаг 6
Потяните ярко-голубые бирки, чтобы извлечь аккумулятор из корпуса устройства.
Тянущиеся бирки могут не полностью отсоединить аккумулятор от металлического корпуса дисплея.
Шаг 7
Если предыдущий шаг не помог, зажмите самый маленький пластиковый инструмент для вскрытия между клеем и металлическим корпусом дисплея.
Зажимание может создать небезопасное давление на аккумулятор. Будьте осторожны, чтобы не проколоть аккумулятор.
Шаг 8

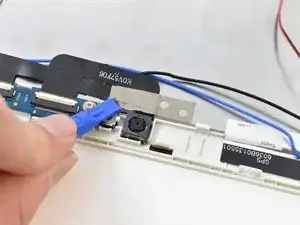

Снимите металлическую сетчатую ленту с помощью пластикового инструмента для вскрытия.
Шаг 9

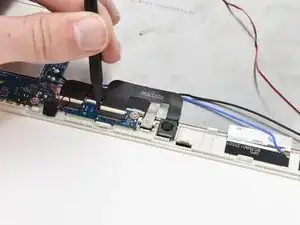

Отключите кабель с нулевой силой вставки (ZIF). Используйте кончик лопатки или ноготь, чтобы поднять маленький белый фиксирующий язычок. Затем можно безопасно вынуть кабель.
Повторите этот процесс для второго разъёма.
Следует поддевать подъёмный язычок, а не разъёмный гнездовой элемент.
Шаг 10

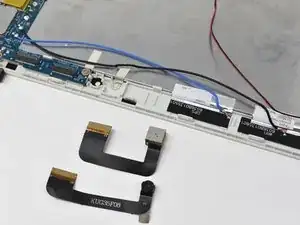

Снимите фронтальную и тыльную камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
