Замена материнской платы Acer Iconia Tab 8 A1-860

Вставьте пластиковый инструмент для вскрытия в зазор между задней крышкой и дисплеем.

Пройдите пластиковым инструментом по всему зазору, пока задняя крышка не отделится от дисплея.

Отделите заднюю крышку и положите планшет лицевой стороной вниз.

С помощью лопатки подведите инструмент под коннектор батареи, расположенный над аккумулятором слева, и отведите его вверх, чтобы отсоединить.

Сильно потяните за чёрные язычки, расположенные в верхнем левом и нижнем правом углах аккумулятора.

Прозрачные клеящиеся полоски, прикреплённые к язычкам, очень эластичны. Не сдавайтесь; продолжайте тянуть язычки, пока аккумулятор не освободится. Полоски не подлежат повторному использованию.

Снимите аккумулятор.

С помощью лопатки снимите две вкладки, показанные на фото, подставив лопатку под серую часть разъёмов и потянув за язычки.

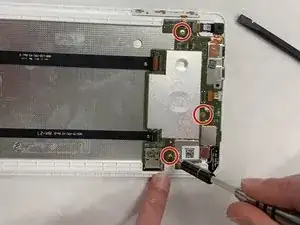

Отверткой Phillips #00 выкрутите три винта длиной 2 мм.

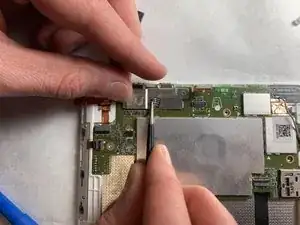

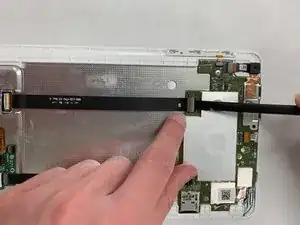

С помощью лопатки нажмите на защёлку, где этот шлейф подключается к материнской плате, чтобы освободить его.

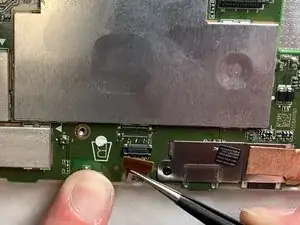

Используйте пинцет, чтобы вынуть шлейф из его разъёма на материнской плате.

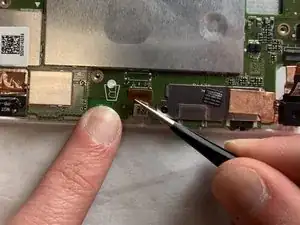

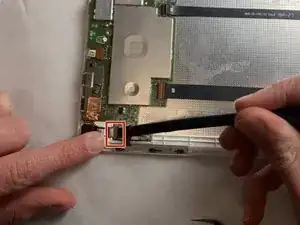

С помощью лопатки нажмите на защёлку, соединяющую этот шлейф с материнской платой.

Когда защёлка будет зажата и шлейф станет подвижен, используйте пинцет, чтобы вытащить его из разъёма.

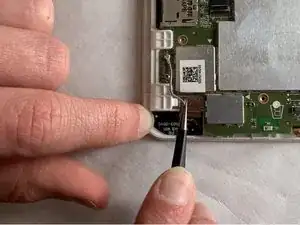

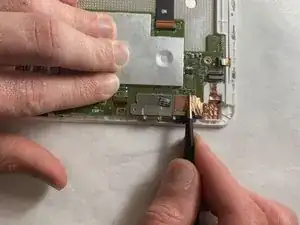

Используя пинцет, потяните вверх за конец этого шлейфа, где он вставляется в материнскую плату.

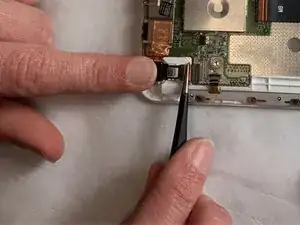

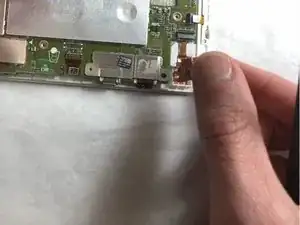

Захватите пинцетом серый провод и освободите его из-под пластиковой детали, показанной красным.

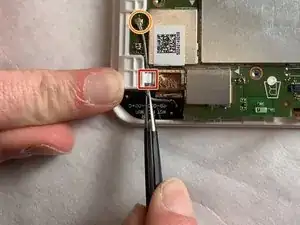

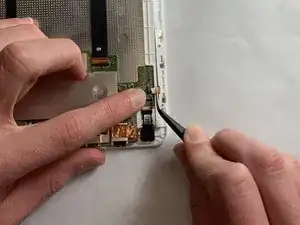

Затем захватите пинцетом конец провода, обведённый на фото, и выньте деталь из материнской платы.

Используйте пинцет, чтобы приподнять угол этой медной фольги.

Затем используйте лопатку, чтобы снять медную фольгу с материнской платы.

Если фольга не снимается легко, используйте нагреватель iOpener, чтобы размягчить клей.

С помощью пинцета снимите наклейку «void», чтобы получить доступ к винту длиной 3 мм.

Отверткой Phillips #000 выкрутите три винта длиной 3 мм.

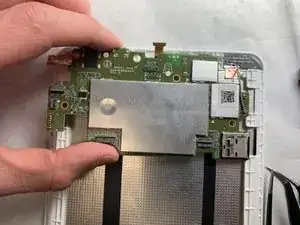

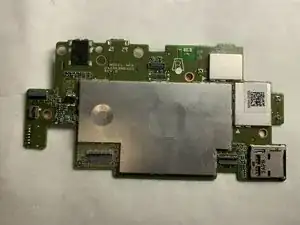

Осторожно поднимите материнскую плату из её гнезда в задней крышке.
